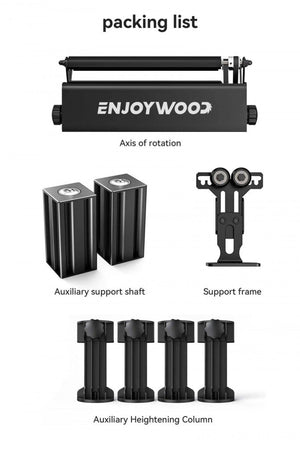

1. Lieferumfang

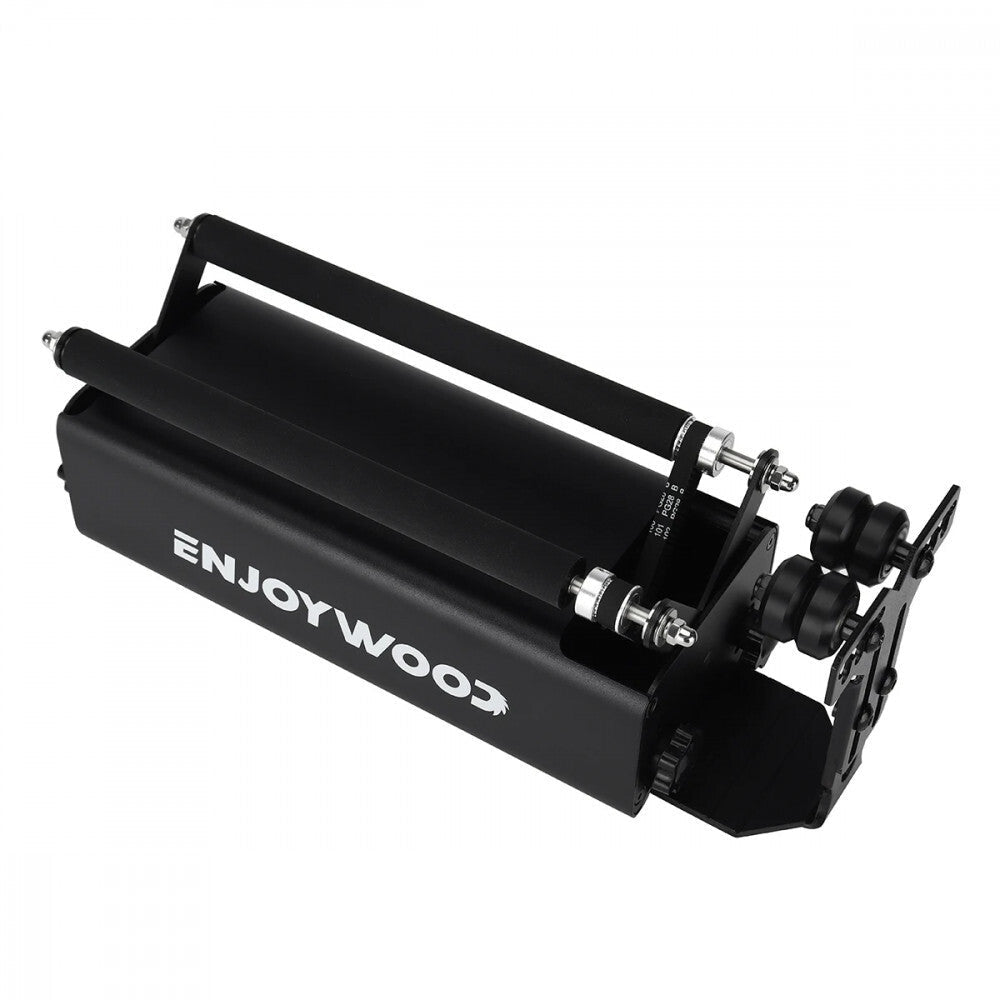

R3 PRO-Rotationswalze mit Aluminiumrahmen und integriertem Motorantrieb

4 Knaufgriffe mit Blütenblattmuster (Plum Blossom)zur Einstellung der Walzenbreite

Kabel für verschiedene Marken von Lasergravurmaschinen (z. B. AtomStack, Neje, Ortur)

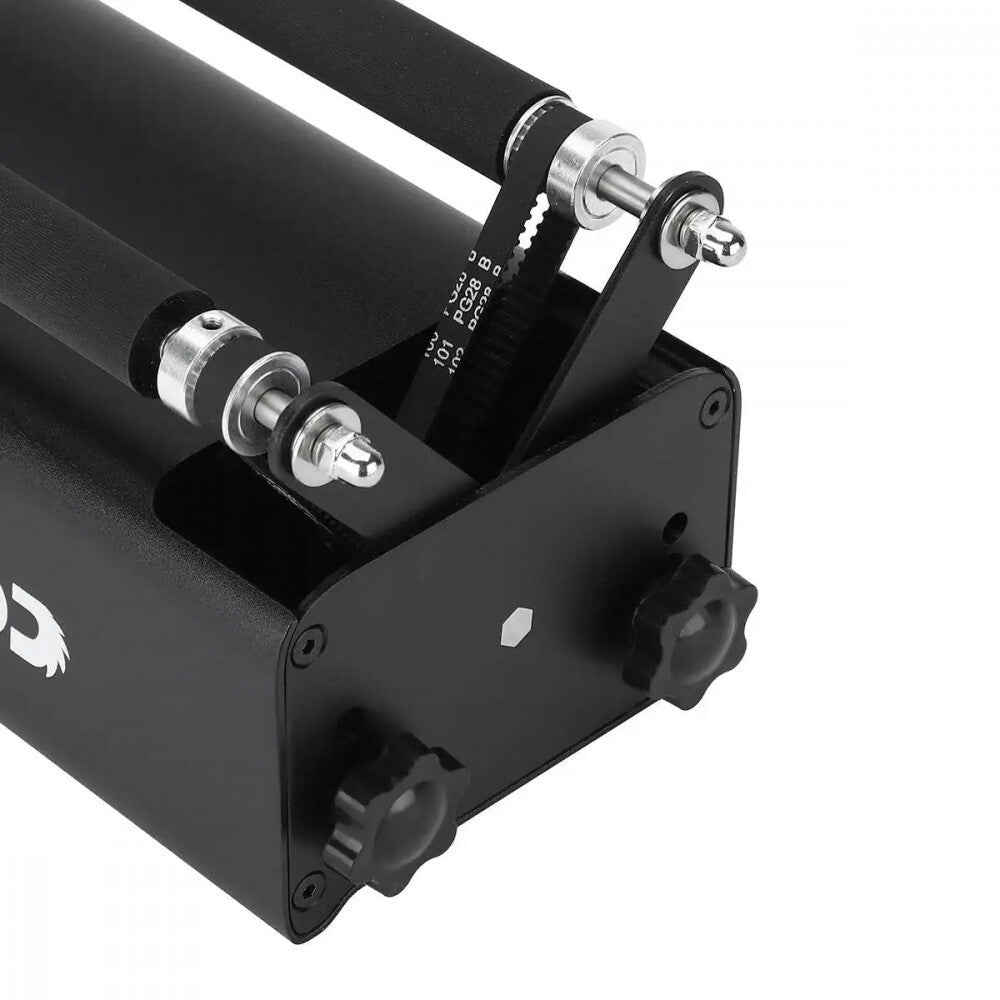

Synchronriemenantrieb zum Drehen der Walze

Bedienungsanleitung (englisches/chinesisches Original)

2. Sicherheitshinweise

Nur Erwachsene dürfen das Gerät bedienen, weniger erfahrene Personen nur unter Aufsicht

In wasserdichten Umgebungen (z. B. im Freien oder in der Nähe von Chemikalien) nicht verwendenund von Feuerquellen und starken Magnetfeldern

fernhalten. Öffne die Walze oder den Gravierer während des Betriebs nicht und zerlege sie nicht, da dies gefährlich sein kann

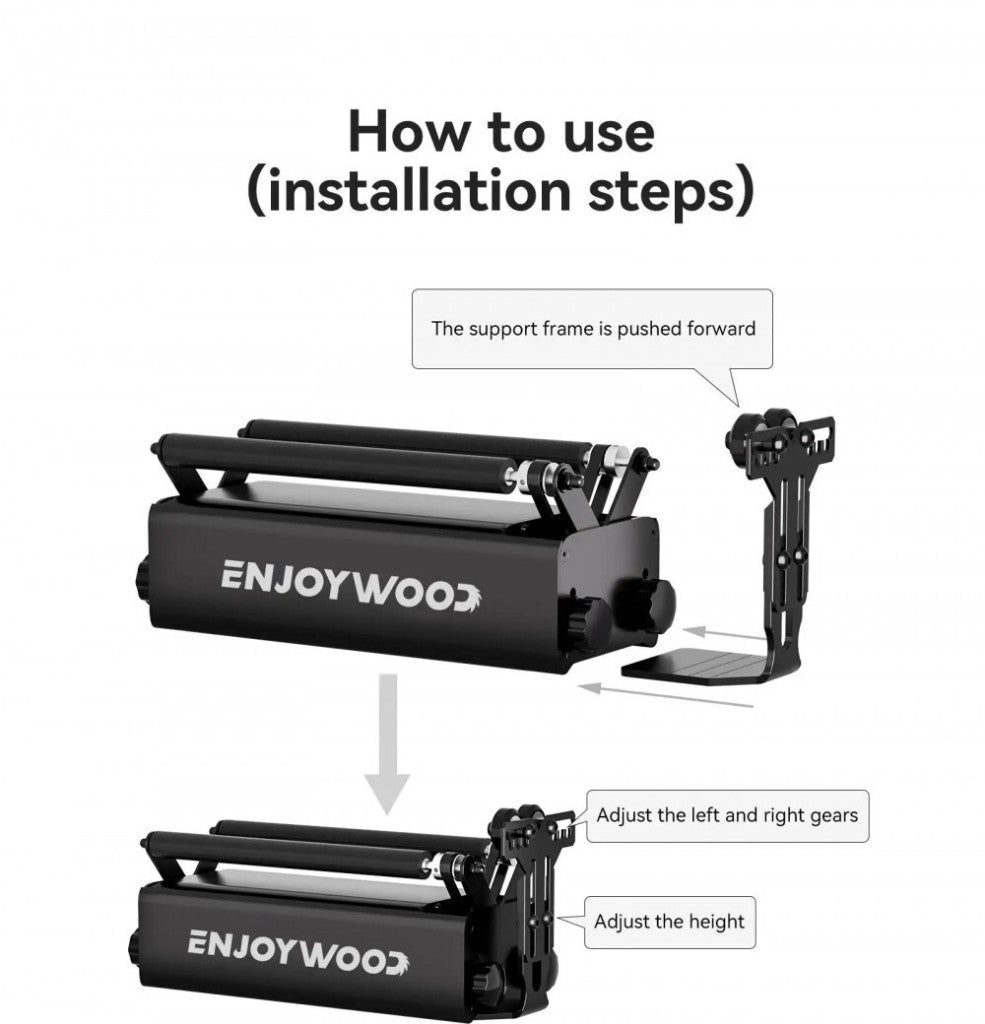

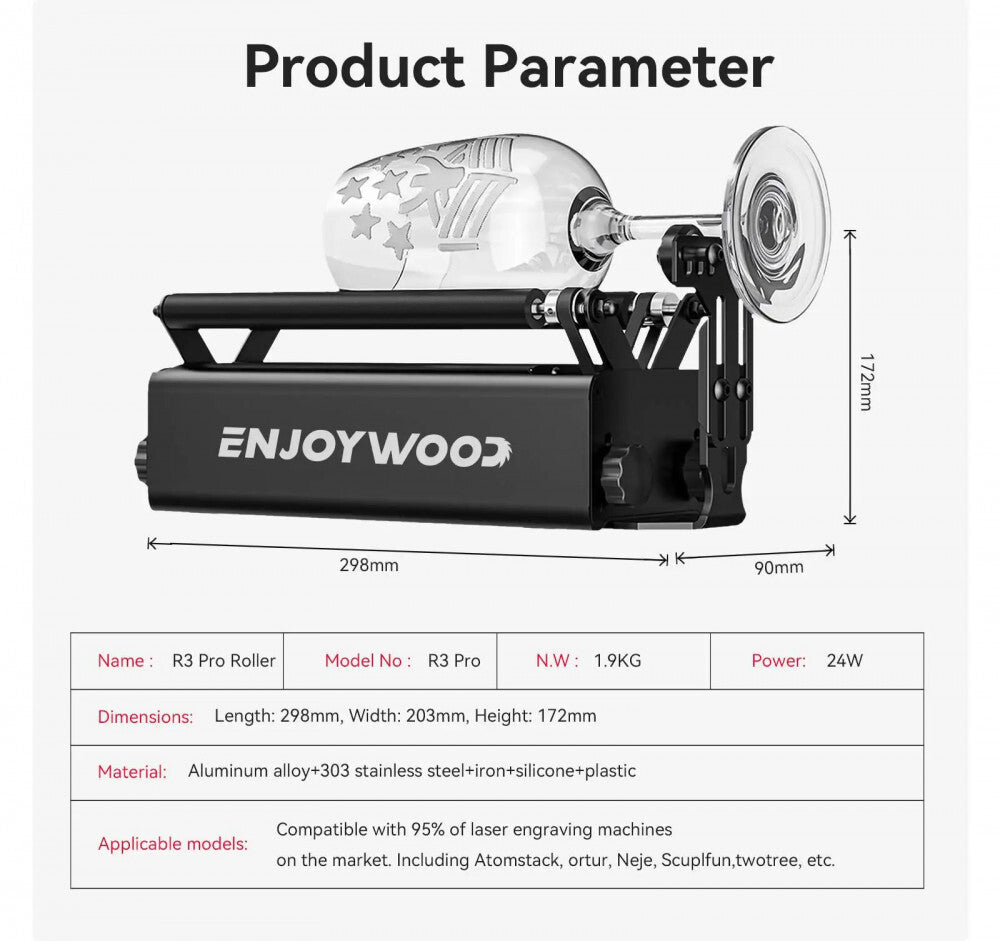

3. Abmessungen und Anpassung

Löse die 4 Plum-Blossom-Griffe und stelle den Abstand der Walzen entsprechend der Breite des Werkstücks ein

Wenn du alle vier Knöpfe festziehst, hält die Stahlwalze das Objekt sicher

Überprüfe, dass beide Walzen in einer waagerechten Ebene und parallel zur Gravitationslinie des Lasers ausgerichtet sind

4. Verbindung mit dem Gravierer

Einfache Verbindung direkt über USB-Anschluss oder 4-poliges Kabel:

Weißer Stecker: AtomStack …

Schwarzer Stecker: für Neje-/Ortur-Gravierer

In einigen Fällen muss der Impulswert (steps/mm) in der Steuerungssoftware (LaserGRBL, LightBurn) angepasst werden

5. Softwareeinstellungen

A. LaserGRBL:

Installiere das Programm

Schließe den Gravierer an und ermittle den COM-Port

Öffne die GRBL-Einstellungen und passe die Impulswerte $100 und $101 durch Testgravuren (z. B. ein 30 × 30 mm großes Quadrat) an

B. LightBurn:

Wähle das Menü „Edit → Machine Settings“

Stelle die Impulswerte für die Koordinaten $100 (X) und $101 (Y) ein

6. Inbetriebnahme

Ziehe die Griffe fest, um das Werkstück zu fixieren

Überprüfe, dass der Synchronriemen nicht in den Laserweg gelangt

Überprüfe erneut die Ausrichtung der Walzen und die Anschlüsse

Starte die Gravur – die Drehung der Walze sorgt dafür, dass das Objekt während der Gravur effizient und gleichmäßig gedreht wird

7. Wartung und Reinigung

Halte das Gerät von Wasser und Chemikalien fern (insbesondere im Bereich von Motor und Riemen)

Decke es nicht vollständig ab – der Motor bleibt bei guter Belüftung kühl

Verwende zur Reinigung ein weiches Tuch und schmiere den Riemen gelegentlich

Überlaste den Motor nicht – stelle keine zu hohe Drehgeschwindigkeit ein und verwende das Gerät nicht auf zu großen Flächen

 Zusammenfassung

Die ENJOYWOOD R3 PRO-Rotationswalze ist ein praktisches und vielseitiges Zubehör, mit dem sich auch zylindrische Gegenstände gravieren lassen. Sie ist sicher und einfach in Betrieb zu nehmen; mit den Softwareeinstellungen lässt sich eine millimetergenaue Präzision erreichen.
