Packungsinhalt

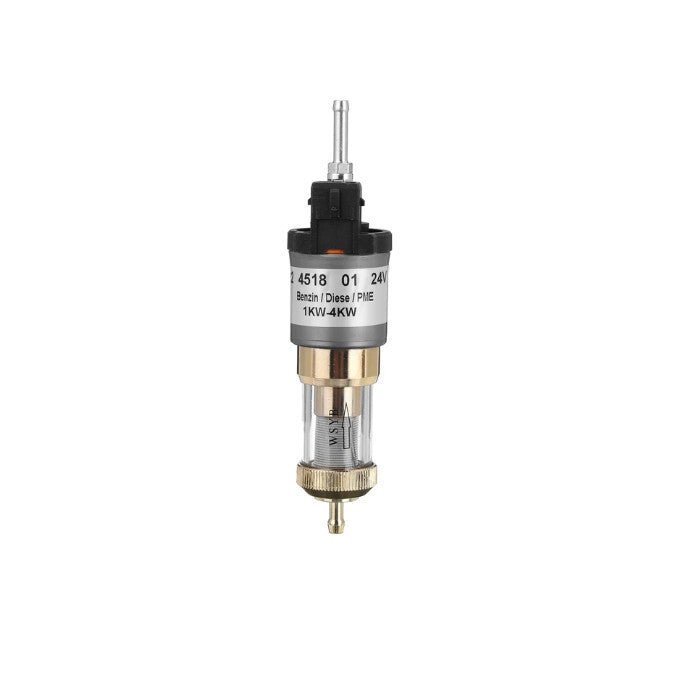

1 Stück Hcalory A5 12 V / 24 V Diesel-Heizpumpe mit eingebautem waschbarem Filter

 Technische Daten

Versorgungsspannung: 12 V oder 24 V DC

Anwendungsbereich: Diesel-Luftheizgeräte mit einer Leistung von 1 kW–5 kW

Material: Metallgehäuse

Filter: Abnehmbarer, reinigbarer Einsatz

Typ: Impulsbetrieb (automatischer Intervallbetrieb zur Energieeinsparung)

Geräuschpegel: Geräuscharme Ausführung

Montageschritte

Pumpenposition: Zwischen dem Kraftstofftank der Heizeinheit und dem Brenner einbauen – beide Enden mit flexiblen Kraftstoffschläuchen verbinden.

Befestigung: Stabil und vibrationsfrei befestigen (Schrauben, Schellen), um Zug auf die Leitungen zu vermeiden.
Elektrischer Anschluss: Bei 12 V-Systemen die roten (positiv) und schwarzen (negativ) Kabel an die Fahrzeugbatterie anschließen. Eine geeignete Sicherung (10–15 A) zum Schutz des Stromkreises verwenden.

 Betrieb

Automatischer Betrieb: Die Pumpe arbeitet impulsartig – sie dosiert den Kraftstoff bedarfsgerecht und reduziert so Verbrauch und Geräuschpegel.

Wartung – Filterreinigung

Heizeinheit ausschalten und die Stromkabel der Pumpe abziehen.

Filtergehäuse abschrauben – so kann der Innenfilter entnommen werden.

Mit lauwarmem Wasser spülen oder mit alkoholgetränktem Tuch reinigen – keine Lösungsmittel oder aggressive Reiniger verwenden.

Vollständig trocknen lassen und vor dem Wiedereinbau Dichtheit prüfen (Ringe, Gewinde).

Filter wieder einbauen und System erneut anschließen.

 Fehlerbehebung & Problemlösung

Geräusche oder Stottern – Filter reinigen, um Ablagerungen aus dem Kraftstoff zu entfernen.

Pumpe fördert nicht – Spannung, Sicherung und Anschlussstellen überprüfen.

Kraftstoff tritt aus – Dichtungen prüfen und sicherstellen, dass das Filtergehäuse richtig verschlossen ist.

 Sicherheitsvorschriften

Vor jeder Reinigung oder dem Austausch das System spannungsfrei machen!

Nicht verwenden, wenn sichtbare Schäden am Gehäuse oder an Dichtungen vorhanden sind.

Von Hitze und offenem Feuer fernhalten – Kraftstoff ist entzündlich.

 Zusammenfassung

Die Hcalory A5 Pumpe ist eine kompakte und zuverlässige Kraftstoffversorgungseinheit für Dieselheizgeräte von 1–5 kW. Vorteile sind der leise Betrieb, der Impulsbetrieb und der leicht zu reinigende Filter, wodurch sie auch langfristig effizient einsetzbar ist.
