1. Sicherheitshinweise
Führen Sie die Montage nur bei ausgeschaltetem Stromnetz durch.
Überlassen Sie die Installation einer qualifizierten Elektrofachkraft, insbesondere wenn Sie keine Erfahrung mit elektrischen Anschlüssen haben.
Verwenden Sie nur mit der Leuchte kompatible GU10-Fassungen Leuchtmittel (Halogen oder LED, max. 50 W/Leuchtmittel).
Installieren Sie die Leuchte nicht in feuchten oder nassen Umgebungen, es sei denn, der Raum erfüllt die erforderliche IP-Schutzart.
Überprüfen Sie die Leuchte regelmäßig, um sicherzustellen, dass alle Schrauben und Befestigungen stabil sind.
2. Lieferumfang

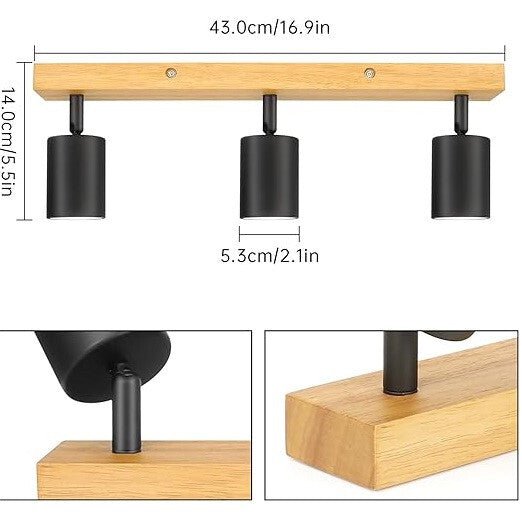

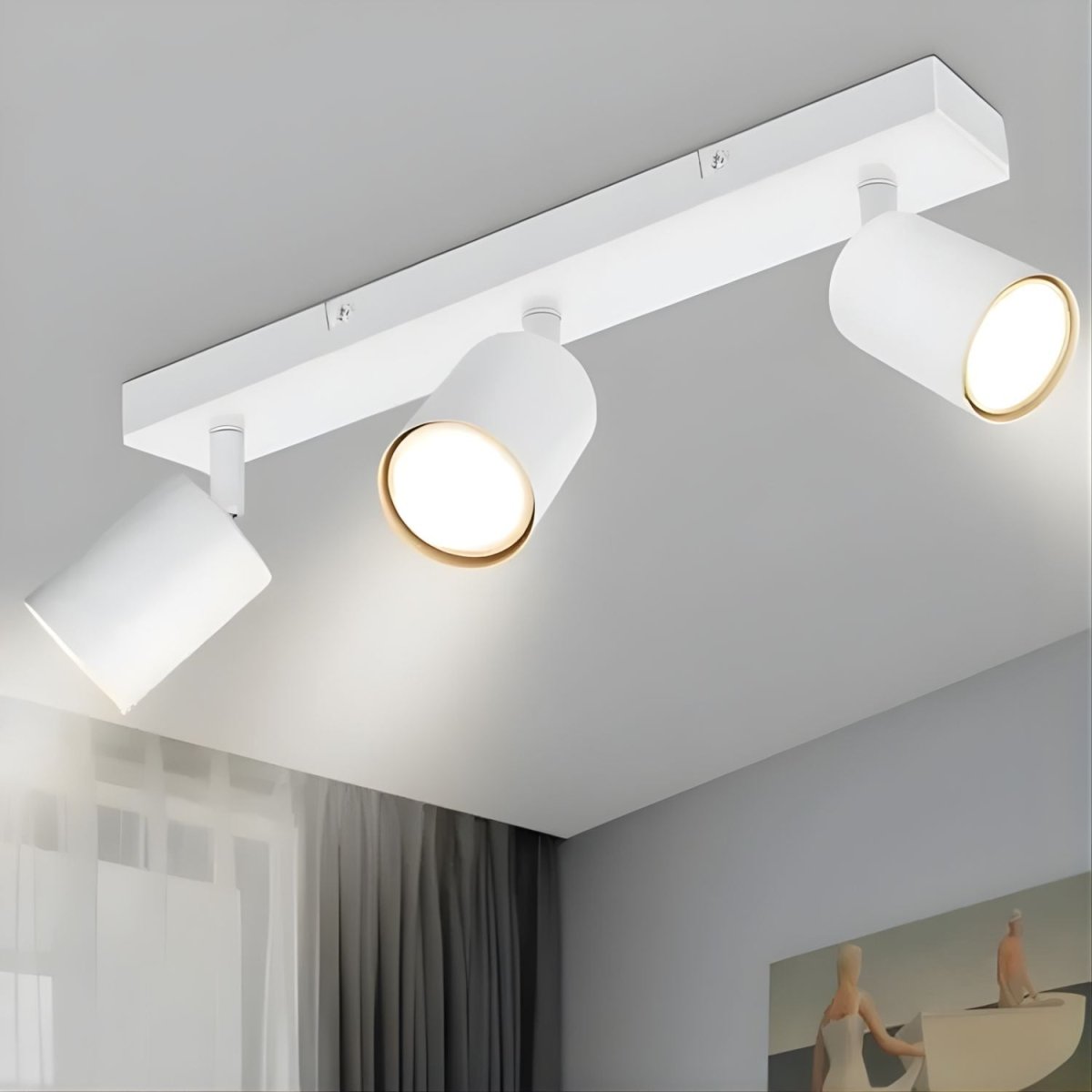

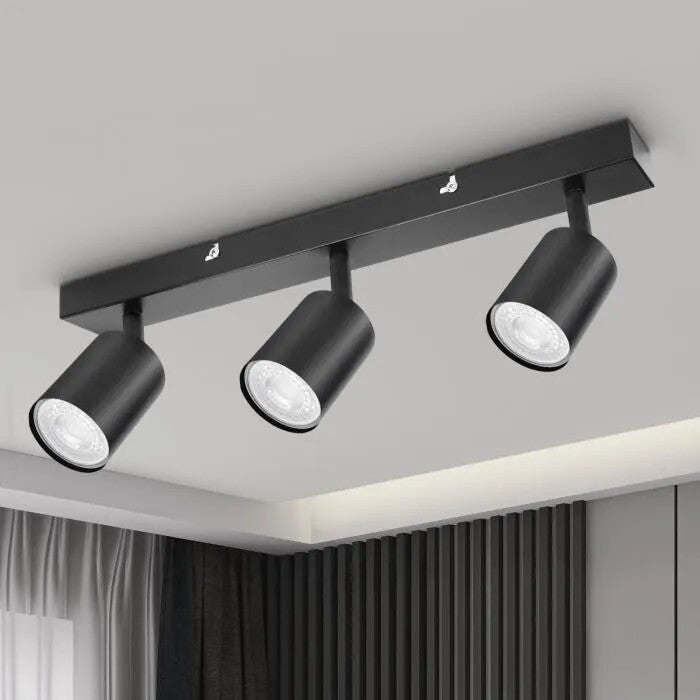

1 Kambo-Deckenstrahler (mit 3 Leuchtenköpfen und quadratischem Metallgehäuse)
Befestigungskonsole
Montageschrauben und Dübel
Bedienungsanleitung
(Leuchtmittel nicht im Lieferumfang enthalten!)
3. Für die Installation erforderliche Werkzeuge
Schraubendreher (Kreuz- und Schlitzschraubendreher)
Bohrmaschine (falls neue Befestigungspunkte erforderlich sind)
Kombizange / Seitenschneider
Spannungsprüfer
4. Installationsanleitung
Strom abschalten – Schalten Sie die Sicherung aus, um einen Stromschlag zu vermeiden.
Befestigungskonsole montieren –
Markieren Sie die Befestigungspunkte an der Decke.
Bohren Sie die Löcher und setzen Sie anschließend die Dübel ein.
Schrauben Sie die Befestigungskonsole fest.
Elektrischer Anschluss –
Schließen Sie die Netzleitungen an die Lüsterklemme der Leuchte an:
Phase (L – braun oder schwarz)
Neutralleiter (N – blau)
Erdung (grün/gelb)
Überprüfen Sie, ob die Anschlüsse fest sitzen.
Leuchtenkörper befestigen – Setzen Sie die Basis des Leuchtenkörpers an die Befestigungskonsole und schrauben Sie sie anschließend fest.

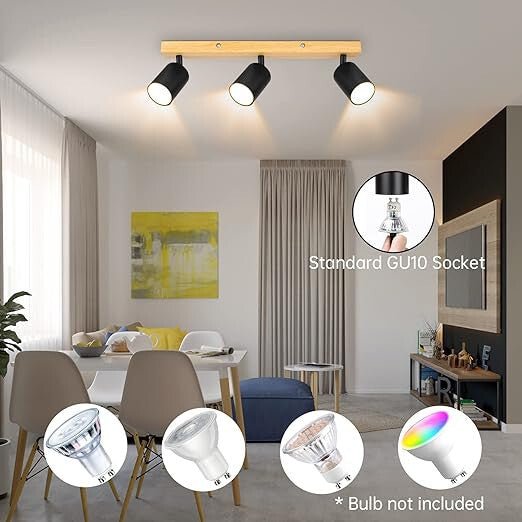

Leuchtmittel einsetzen – Schrauben Sie die kompatiblen GU10-Leuchtmittel ein.

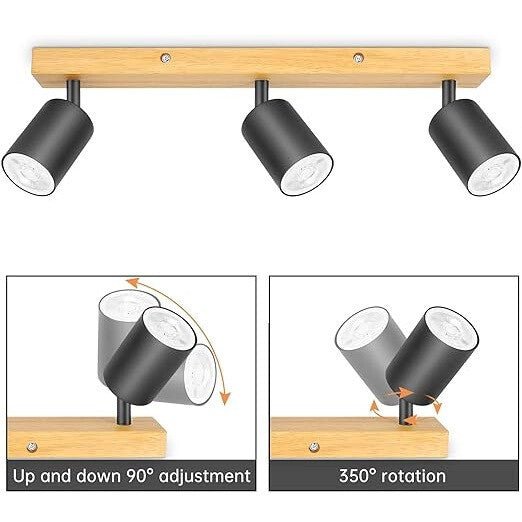

Position einstellen – Drehen Sie die Leuchtenköpfe in die gewünschte Richtung (horizontal um 350°, vertikal um 90°).
Strom wieder einschalten – Schalten Sie die Sicherung wieder ein und überprüfen Sie anschließend die Funktion.
5. Wartung
Reinigen Sie die Leuchte nur im spannungsfreien Zustand.
Verwenden Sie ein trockenes oder leicht feuchtes, weiches Tuch.
Vermeiden Sie chemische Reinigungsmittel, da diese die Oberfläche beschädigen können.
6. Wichtige Hinweise
Die Leuchte ist ausschließlich für den Innenbereich geeignet.
Verwenden Sie in der Leuchte kein Leuchtmittel mit einer höheren Leistung als vom Hersteller zugelassen.
Das Produkt verfügt nicht über einen Dimmer, ist jedoch mit dimmbaren GU10-LED-Leuchtmitteln und einem geeigneten Dimmer kompatibel.
