1. Sicherheitshinweise

Führen Sie die Montage im spannungsfreien Zustand durch.

Die Installation darf nur von einer qualifizierten Elektrofachkraft durchgeführt werden.

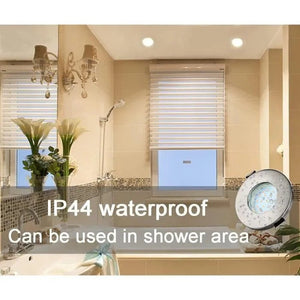

Aufgrund des IP44-Schutzes für feuchte Räume (z. B. Badezimmer) geeignet, jedoch nicht an einem Ort installieren, der direktem Wasserstrahl ausgesetzt ist.

Nur mit einer GU10-Lampe mit geeigneter Leistung verwenden.

2. Technische Daten

Typ: Einbaudeckenstrahler

Lichtquelle: GU10-LED (4 Stück × 6 W)

Lichtstrom: 540 Lumen pro Spot

Farbtemperatur: 2800 K (Warmweiß)

Farbwiedergabe (CRI): ≥82 Ra

Lebensdauer: ca. 30.000 Stunden

Wasserdichtigkeit: IP44

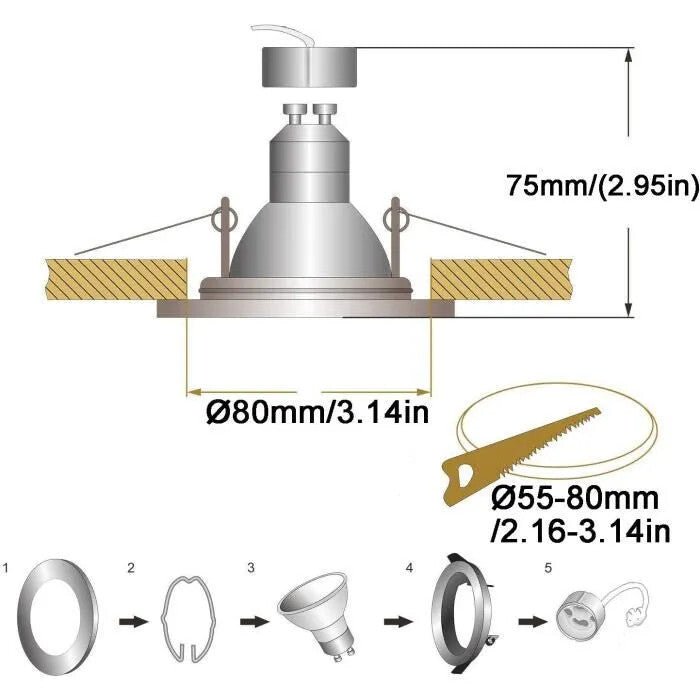

Durchmesser der Einbauöffnung: 55–80 mm

Einbautiefe: 80 mm

Abmessungen der Leuchte: Ø 80 × 75 mm

Anschluss: 230 V AC, Direktanschluss, ohne Transformator

Lampenwechsel: einfach herausnehmbar und austauschbar

3. Lieferumfang

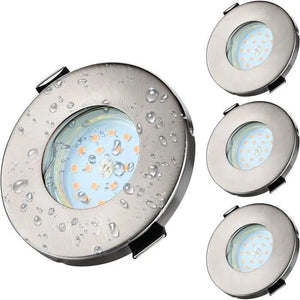

4 LED-Spotleuchten (mit GU10-Fassung)

4 GU10-LED-Lampen (6 W)

4 sichere GU10-Kabelverbinder (15 cm)

Befestigungsclips für den Einbau

4. Installationsanleitung

Spannungsfreischaltung

Schalten Sie die Stromversorgung des Raums am Sicherungskasten ab.

Vorbereitung der Einbauöffnung

Messen Sie die Einbauposition aus und bohren Sie anschließend eine Öffnung mit einem Durchmesser von 55–80 mm. furatot.

Vorbereitung der Leitungen

Verbinden Sie den GU10-Kabelverbinder mit den Netzleitungen:

Braun: Phase (L)

Blau: Neutralleiter (N)

Grün/Gelb: Schutzleiter (PE) – sofern von der Leuchte erforderlich

Befestigung der Leuchte

Drücken Sie die Federclips zusammen und setzen Sie die Leuchte anschließend in die Öffnung ein, sodass sie sicher sitzt.

Einsetzen der Lampe

Setzen Sie die GU10-Lampe in die Fassung ein und drehen Sie sie, bis sie einrastet.

Stromversorgung wieder einschalten

Schalten Sie die Stromversorgung wieder ein und überprüfen Sie die Funktion.

5. Wartung

Der Lampenwechsel darf erst nach dem Ausschalten der Stromversorgung durch.

erfolgen. Verwenden Sie zur Reinigung ein trockenes oder leicht feuchtes Tuch.

Verwenden Sie keine ätzenden Reinigungsmittel.

6. Hinweise

Die Leuchte ist nicht regelbar (nicht dimmbar).

Nur in Innenräumen oder feuchten Räumen an Orten verwenden, die dem IP44-Standard entsprechen.

GU10-LED-Lampen verbrauchen deutlich weniger Energie als herkömmliche Halogenlampen und bieten gleichzeitig eine vergleichbare Helligkeit.
