1. Lieferumfang

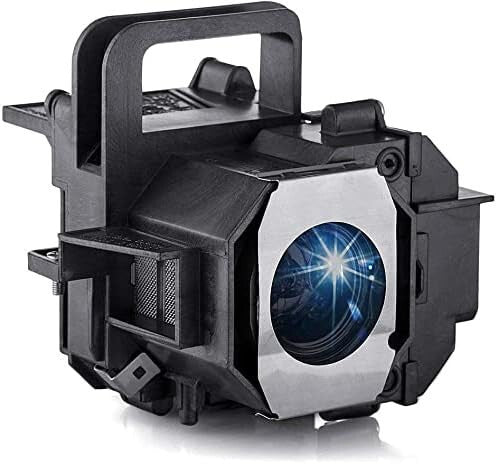

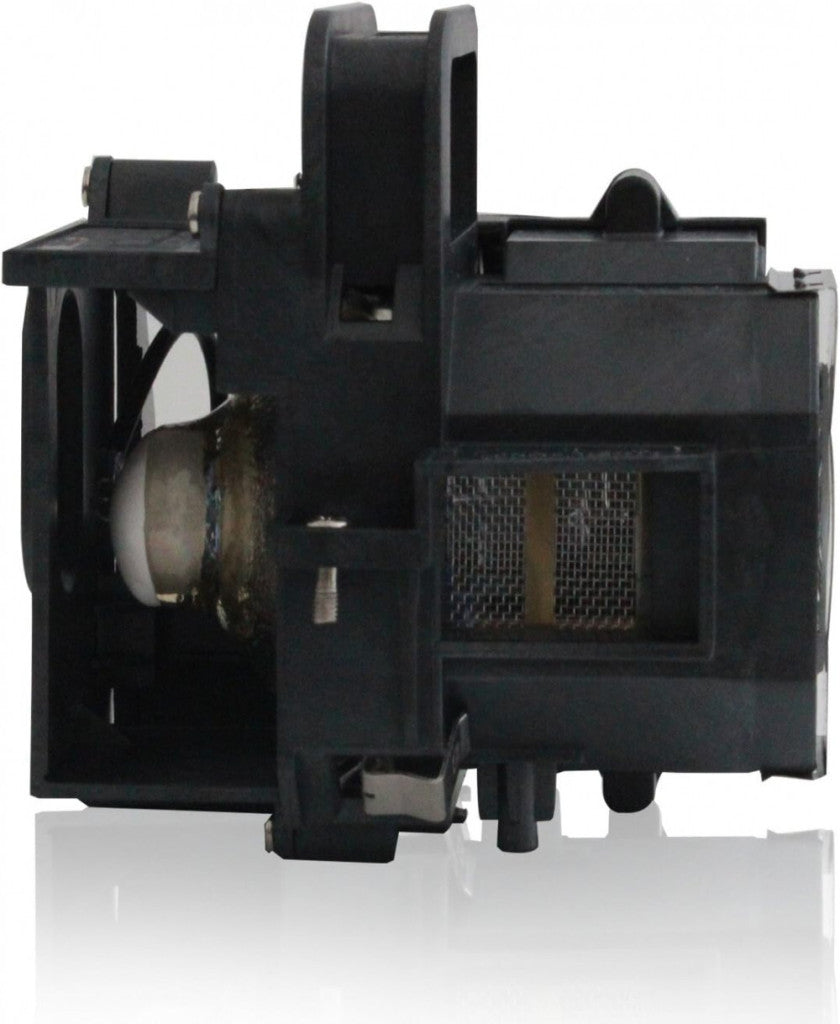

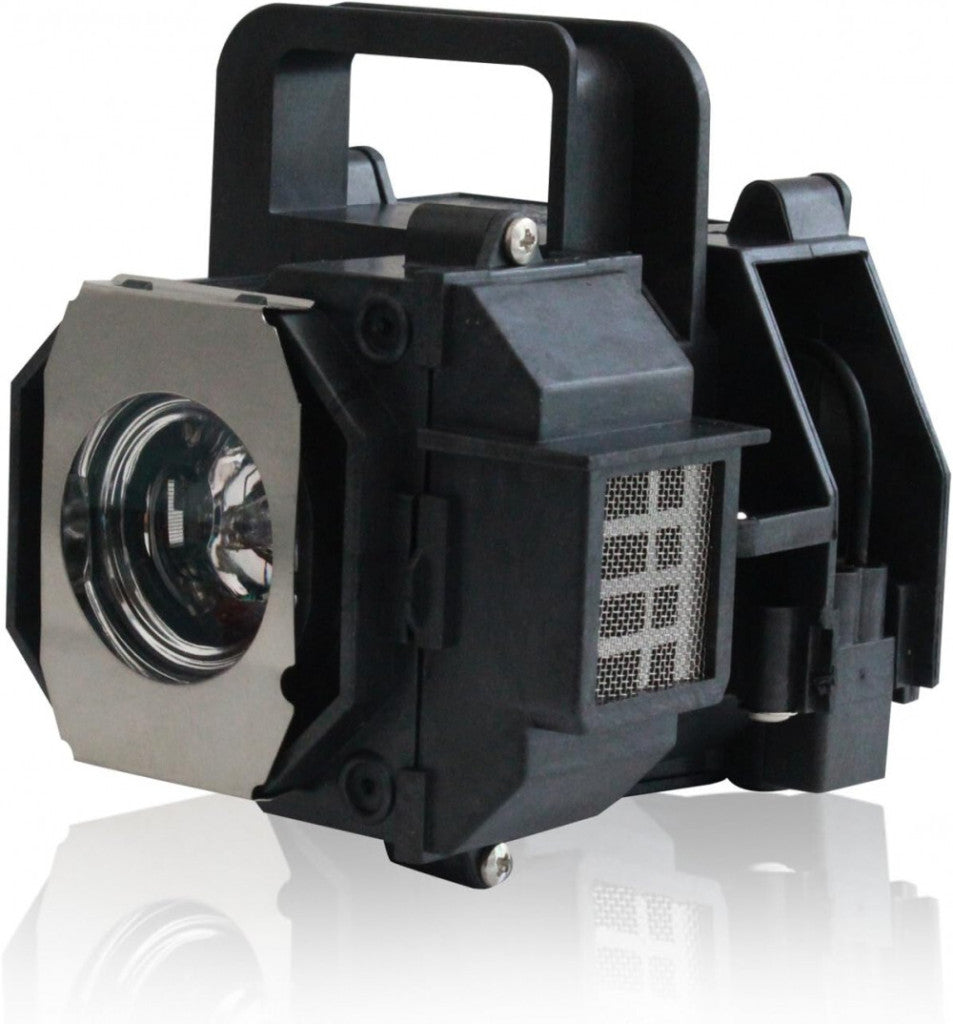

1× PanPacSight ELP LP49 / V13H010L49 Projektorlampenmodul (UHE 200 W)

Bedienungsanleitung

2. Sicherheitshinweise

Schalten Sie den Projektor aus und trennen Sie ihn vor dem Lampenwechsel vom Stromnetz.

Lassen Sie den Projektor mindestens 30 Minuten abkühlen,damit die Lampe und die internen Komponenten abkühlen.

Berühren Sie die Lampe niemals mit bloßen Händen an der Glasoberfläche – verwenden Sie Handschuhe oder ein sauberes Tuch.

Ersetzen Sie die Lampe stets durch den vom Hersteller empfohlenen Typ.

3. Kompatible Projektoren

Epson EMP-Serie: TW3000, TW3800, TW4000, TW4400, TW4500, TW5000, TW5500

Epson EH-Serie: TW2800, TW2900, TW3000, TW3200, TW3500, TW3600, TW3800, TW4000, TW4400, TW4500, TW5000, TW5500, TW5800

Epson PowerLite Home Cinema: 6100, 6500, 6500UB, 7100, 7500UB, 8100, 8345, 8350, 8500UB, 8700UB

Epson Pro Cinema: 9100, 9350, 9500

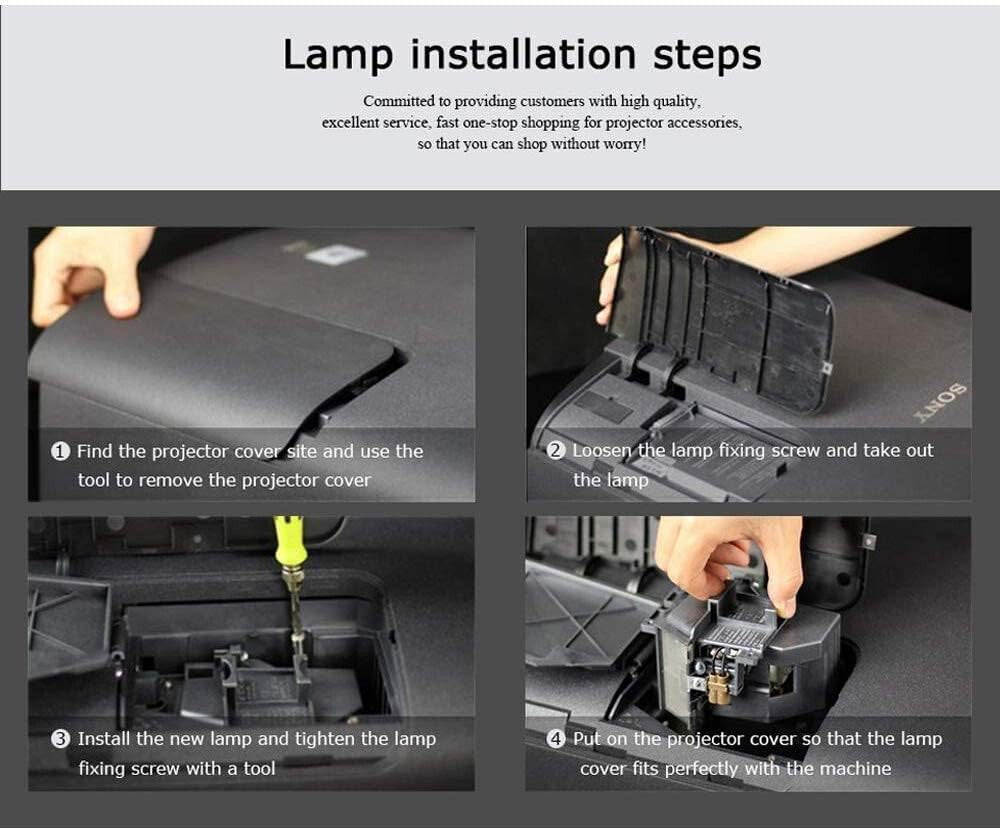

4. Schritte zum Lampenwechsel

Projektor ausschalten

Schalten Sie den Projektor aus und ziehen Sie anschließend das Netzkabel ab.

Warten Sie mindestens 30 Minuten, bis das Gerät vollständig abgekühlt ist.

Lampenabdeckung entfernen

Suchen Sie die Lampenabdeckung an der Seite oder Unterseite des Projektors.

Lösen Sie die Befestigungsschrauben und nehmen Sie die Abdeckung ab.

Alte Lampe entfernen

Lösen Sie die Schrauben, mit denen die Lampe befestigt ist.

Halten Sie die Lampe am Griff fest und ziehen Sie sie vorsichtig aus ihrer Halterung.

Neue Lampe einsetzen

Setzen Sie die neue PanPacSight ELP LP49-Lampe in die Halterung ein.

Ziehen Sie die Befestigungsschrauben fest.

Abdeckung wieder anbringen

Bringen Sie die Lampenabdeckung wieder an und ziehen Sie die Schrauben fest.

Lampenbetriebszeitzähler zurücksetzen

Schalten Sie den Projektor ein.

Öffnen Sie im Projektormenü den Menüpunkt „Lampeneinstellungen“ und wählen Sie die Option „Lampenbetriebszeit zurücksetzen“. Bestätigen Sie das Zurücksetzen.

5. Wartung

Die Lebensdauer der Lampe beträgt bis zu

4500 Stunden, bei nachlassender Helligkeit empfiehlt sich jedoch ein früherer Austausch.Bewegen Sie den Projektor während des Betriebs nicht, da die Lampe beschädigt werden kann.

Lagern Sie die Lampe an einem trockenen, staubfreien Ort.

6. Technische Daten

Modell: ELP LP49 / V13H010L49

Leistung: UHE 200 W

Spannung: 220 V

Lebensdauer: ca. 4500 Stunden

Energieeffizienzklasse: A

Energiaosztály: A
