1. Zweck des Produkts

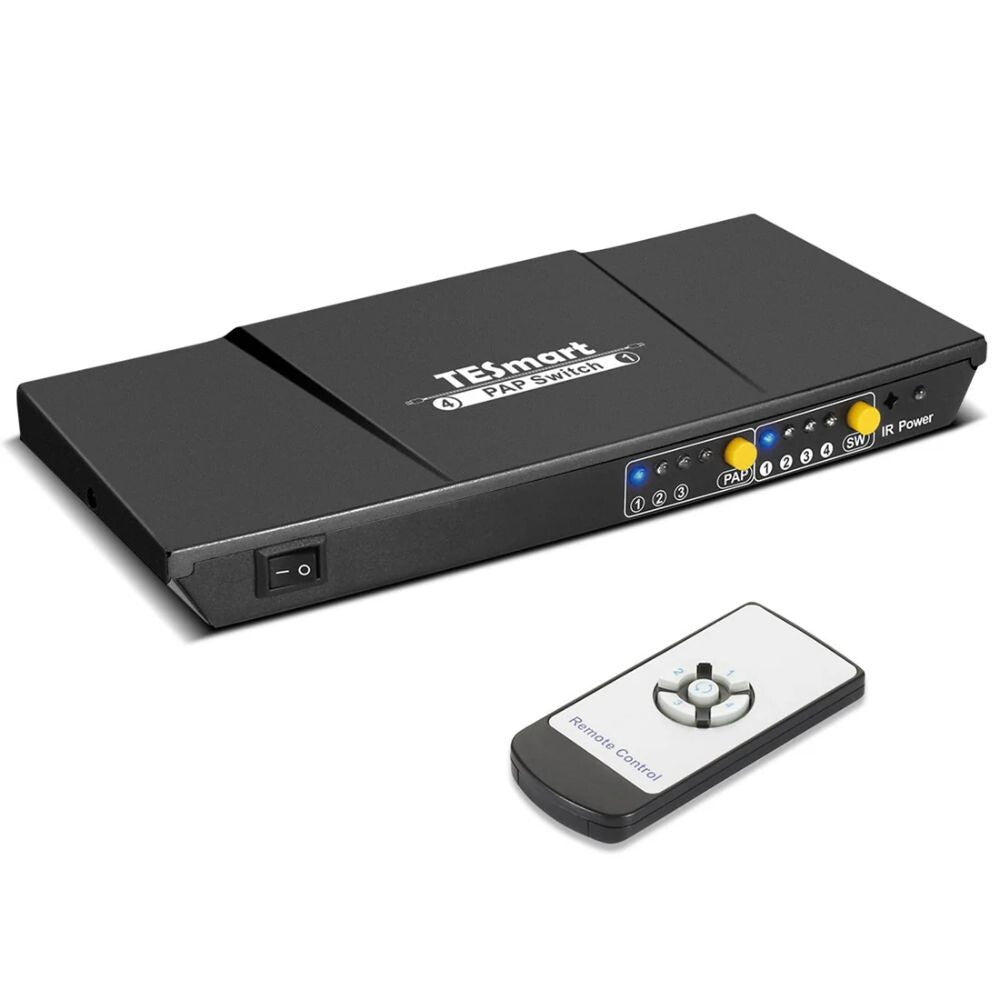

Dieses Gerät ist ein 4×1-HDMI-PAP-Switch, also ein HDMI-Switch, an den bis zu 4 HDMI-Quellgeräte angeschlossen werden können und deren Bild auf 1 Display angezeigt werden kann.

Das Gerät eignet sich nicht nur zum einfachen Umschalten der Eingänge, sondern unterstützt auch Multi-View -Modi, sodass mehrere Quellen gleichzeitig auf demselben Bildschirm angezeigt werden können.

Es kann beispielsweise mit folgenden Geräten verwendet werden:

· PC

· Mediaplayer

· Set-Top-Box

· PS3 / PS4

· sonstige Geräte mit HDMI-Ausgang

2. Hauptmerkmale

· HDCP-1.3- Kompatibilität

· Nahtloses Umschalten der Kanäle

· Steuerung mit der IR-Fernbedienung und den Tasten an der Vorderseite

· Unterstützte Audioformate:

o LPCM 7.1

o Dolby TrueHD

o DTS-HD Master Audio

· Unterstützte Auflösung: 1080p @ 60 Hz

· Unterstützt die Anzeige mit 15 Bit / 36 Bit Deep Color · 5 verschiedene Multi-View-Modi

3. Lieferumfang

Der Lieferumfang umfasst:

· 1 Stück

12-V-Netzteil 4×1-HDMI-PAP-Switch

12-V-Netzteil IR-Fernbedienung

12-V-Netzteil Benutzerhandbuch

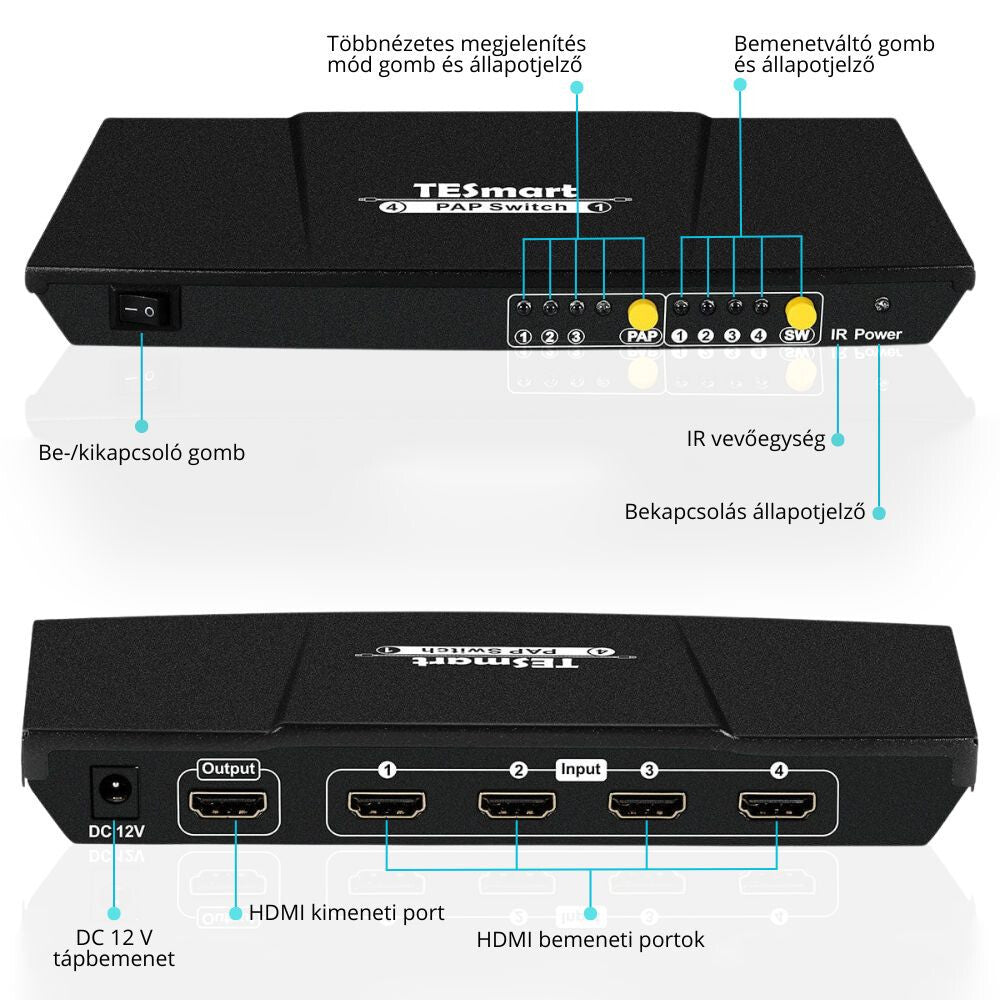

12-V-Netzteil 4. Geräteteile und Anschlüsse

Gemäß der Nummerierung in diesem Handbuch:

1. DC 12V

Stromeingang des Geräts.
Hier wird das mitgelieferte

12-V-Netzteil angeschlossen..

2. HDMI Output

HDMI-Ausgang.
Hier wird das Display angeschlossen, zum Beispiel:

· Fernseher

· Monitor

· Projektor

3. HDMI Inputs

HDMI-Eingänge.
Hier können Quellgeräte angeschlossen werden, zum Beispiel:

· Spielekonsole

· Mediaplayer

· Set-Top-Box

· Computer

4. Taste und Statusanzeige für den Multi-View-Modus

· Mit der Taste kann zwischen den verschiedenen Anzeigemodi gewechselt werden.

· Die Kontrollleuchte zeigt den aktuell ausgewählten Bildschirmmodus an.

5. IR Receiver

Infrarotempfänger.
Er empfängt die Signale der Fernbedienung.

6. Power Switch

Ein-/Ausschalter.
Hiermit kann das Gerät ein- oder ausgeschaltet werden.

7. Switch-Taste und Statusanzeige

Diese Taste erfüllt je nach Funktion mehrere Aufgaben:

· im Einzelbildmodus: Eingangsumschaltung

· im Multi-View-Modus: Auswahl des Haupteingangs / der Audioquelle

Die Kontrollleuchte zeigt die aktuell ausgewählte Signalquelle an.

8. Power Status

LED-Betriebsanzeige.

5. Anschließen

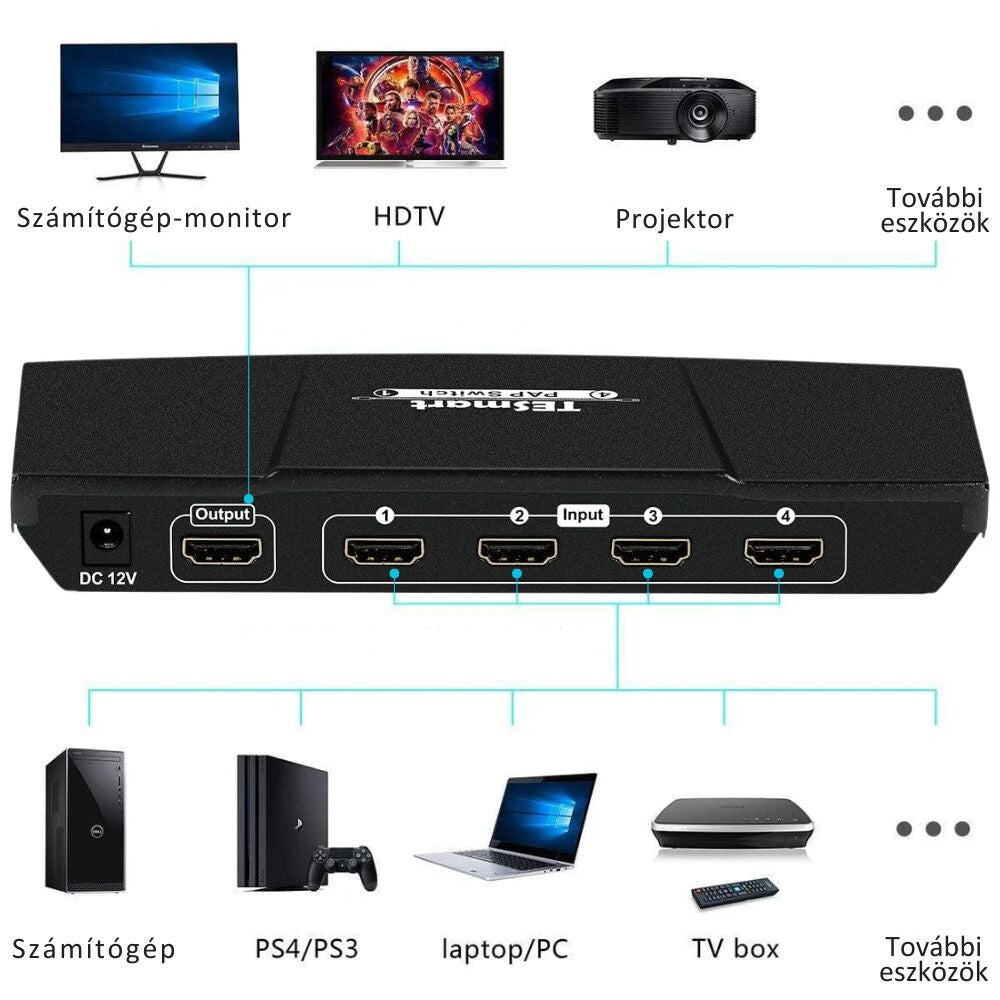

5.1. Schrittweise Verkabelung

1. Display anschließen

Verbinden Sie den Fernseher oder Monitor mit dem HDMI Output Anschluss des Geräts.

2. Quellgeräte anschließen

Schließen Sie die gewünschten HDMI-Geräte an die HDMI Input Anschlüsse an.

Beispiel:

· Input 1 → PS3 / PS4

· Input 2 → HD-Set-Top-Box

· Input 3 → HD-Mediaplayer

· Input 4 → PC

3. Netzteil anschließen

Stecken Sie das mitgelieferte 12-V-Netzteil in den DC 12V Eingang.

4. Gerät einschalten

Schalten Sie das Gerät mit dem Power Switch ein.

5. Display und Quellgeräte einschalten

Stellen Sie den Fernseher oder Monitor auf den entsprechenden HDMI-Eingang ein.

6. Verwendung

6.1. Einfache Eingangsumschaltung

Im normalen Einzelbildschirmmodus wird gleichzeitig das Bild einer ausgewählten Quelle auf dem Display angezeigt.

Sie können zwischen den Eingängen wechseln:

· mit der Taste Switch / SW an der Vorderseite

· oder mithilfe der Fernbedienung

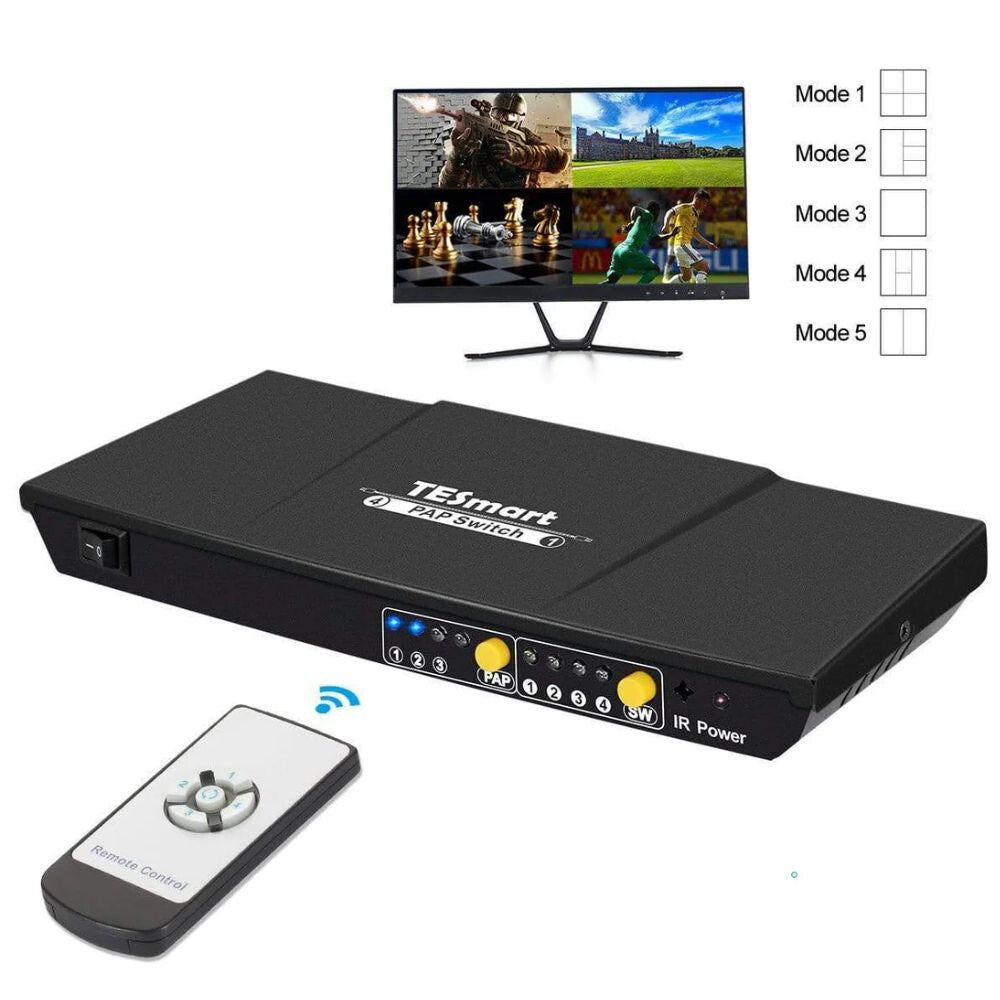

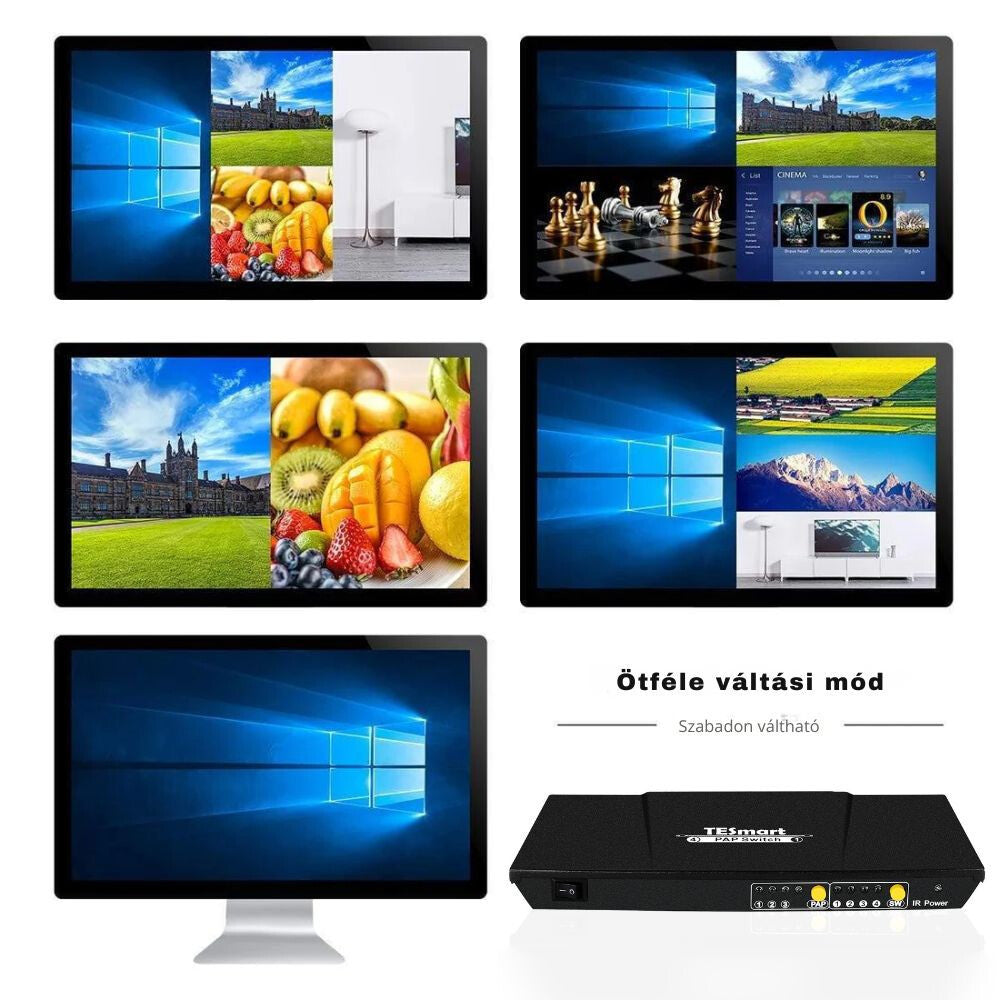

6.2. Multi-View-Modi

Das Gerät unterstützt 5 verschiedene Multi-View-Modi. Laut Handbuch:

· mit der

PAP Taste können Sie zwischen den verschiedenen Bildschirmmodi wählen · mit der

SW Taste können der Haupteingang / der Hauptbildschirm / die Audioquelle geändert werden Modus 1

Eine Quelle im Vollbildmodus

· eine Bildquelle wird angezeigt

· Vollbildansicht

Modus 2

Vierfach geteiltes Bild

· 4 Quellen sind gleichzeitig sichtbar

· in einer Anordnung mit vier gleich großen Bereichen

Modus 3

Hervorgehobenes Hauptfenster + kleinere Nebenfenster

· eine Quelle wird größer angezeigt

· die übrigen Quellen sind in kleineren Fenstern sichtbar

Modus 4

Eine andere Mehrfensteranordnung

· auch hier werden ein Hauptbild und mehrere kleinere Bilder angezeigt

· die Anordnung unterscheidet sich von Modus 3

Modus 5

Zweiteilige Ansicht

· zwei Quellen werden gleichzeitig angezeigt

· nebeneinander

Wichtig

Die Auswahl des Haupteingangs im Multi-View-Modus bezieht sich in der Regel auf das hervorgehobene Bild und den Ton.

7. Fernbedienung Das Paket enthält eine Infrarot-Fernbedienung, mit der das Gerät gesteuert werden kann. Mit der Fernbedienung sind in der Regel folgende Funktionen verfügbar:

· Eingangsumschaltung

· Umschaltung des Bildschirmmodus

· Bedienung ohne Verwendung der Tasten an der Vorderseite

Verwendung

· Richten Sie die Fernbedienung auf den

IR-Empfänger

des Geräts

· Achten Sie darauf, dass sich kein Hindernis zwischen der Fernbedienung und dem Gerät befindet 8. Wichtige Hinweise

· Das Gerät unterstützt eine maximale

Auflösung.

· Für 4K-Signale ist dieses Modell nicht geeignet. 1080p @ 60 Hz · Für den Betrieb wird die Verwendung hochwertiger HDMI-Kabel empfohlen.

· Verwenden Sie das Gerät nur mit dem dazugehörigen

12-V-Adapter.

· Verwenden Sie das Gerät an einem trockenen, staubfreien Ort. · Decken Sie das Gerät während des Betriebs nicht ab. · Setzen Sie es weder Wasser noch Feuchtigkeit aus.

9. Fehlerbehebung

Kein Bild

Überprüfen Sie, ob:

· das Netzteil ordnungsgemäß angeschlossen ist

· die Betriebsanzeige-LED leuchtet

· das Display auf den richtigen HDMI-Eingang eingestellt ist

· die HDMI-Kabel ordnungsgemäß angeschlossen sind

· das Quellgerät eingeschaltet ist

Kein Ton

· Überprüfen Sie die Audioeinstellungen des Displays oder Verstärkers

· Wählen Sie den Haupteingang erneut aus

· Versuchen Sie es mit einem anderen HDMI-Kabel

Die Fernbedienung funktioniert nicht

· Überprüfen Sie die Batterie

· Richten Sie sie direkt auf den IR-Empfänger

· Achten Sie darauf, dass sich kein Hindernis vor dem Gerät befindet

Nicht alle Multi-View-Fenster werden angezeigt

· Überprüfen Sie, ob alle gewünschten Quellgeräte eingeschaltet sind

· Vergewissern Sie sich, dass jede Quelle tatsächlich ein Signal liefert

10. Kurze Zusammenfassung

Dieser 4×1-HDMI-PAP-Switch ermöglicht es Ihnen:

· 4 verschiedene HDMI-Geräte anzuschließen

· sie auf einem Display anzuzeigen

· einzeln zwischen den Quellen umzuschalten

· oder mehrere Quellen gleichzeitig in einer geteilten Bildschirmansicht anzuzeigen
