1. Zweckbestimmung

Der YW16 Ohrreiniger mit Kamera dient zur Untersuchung des äußeren Gehörgangs und zur vorsichtigen Entfernung von sichtbarem Ohrenschmalz. Das Gerät erstellt ein eigenes WLAN-Netzwerk, und das Bild der integrierten Kamera wird in der auf dem Mobiltelefon ausgeführten YW Tool-App angezeigt. YW Tool Die Anwendung zeigt das Bild der integrierten Kamera an.

Das Produkt ist für die persönliche Hygiene bestimmt. Es ersetzt keine ärztliche Untersuchung und darf nicht zur Diagnose oder Behandlung von Krankheiten verwendet werden.

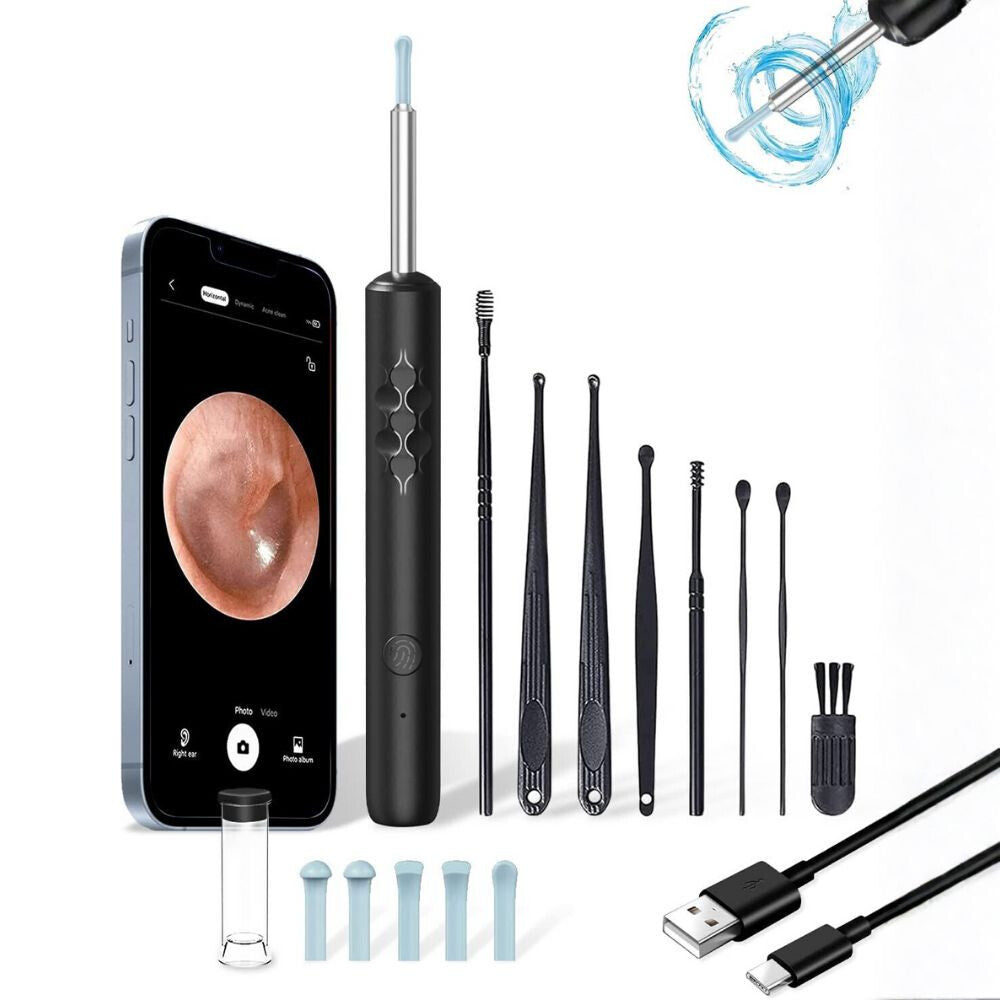

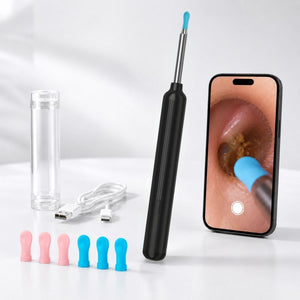

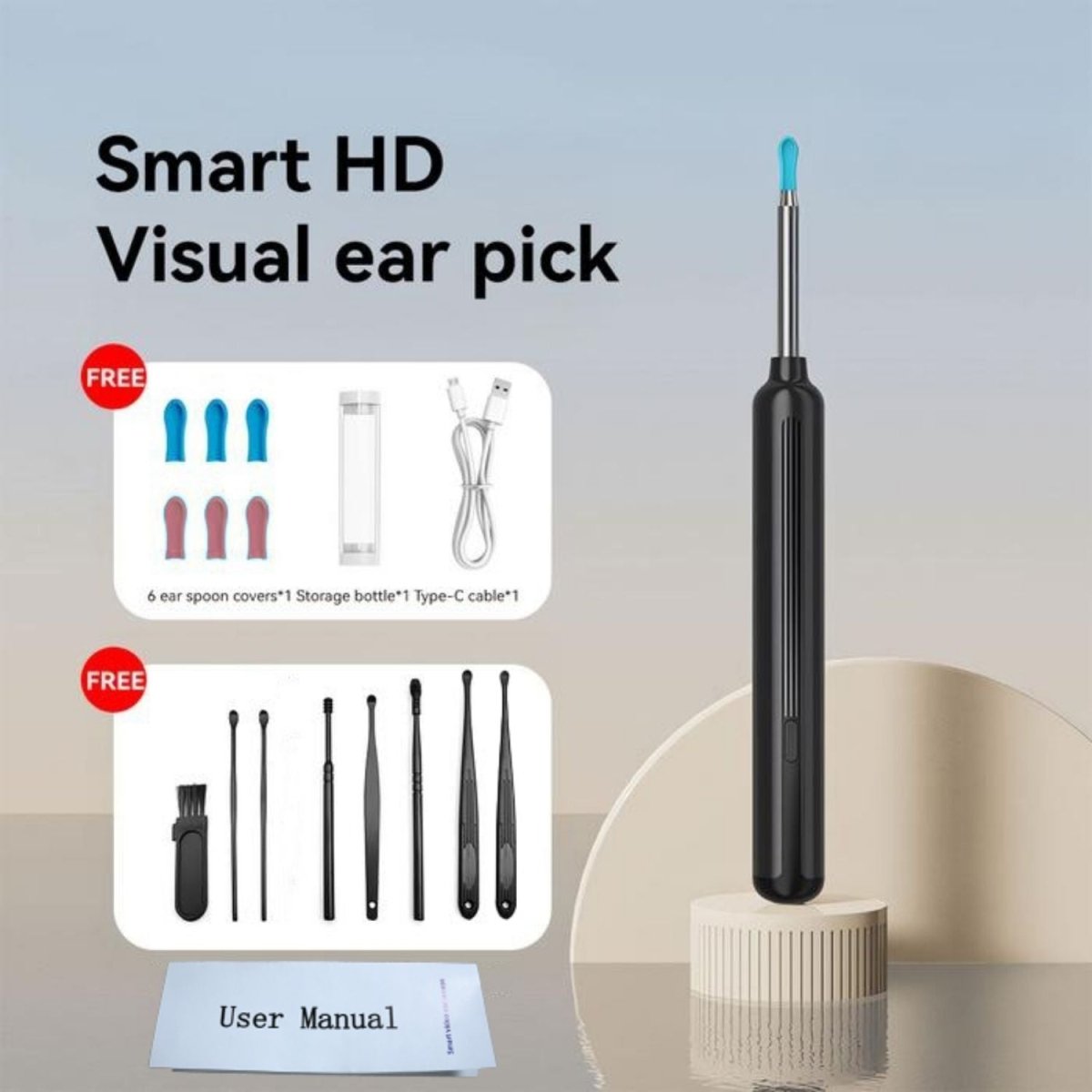

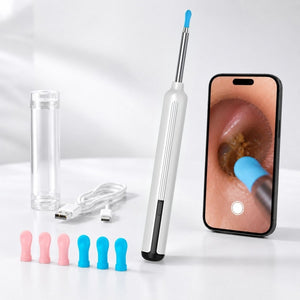

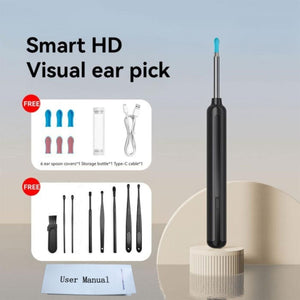

2. Lieferumfang

· 1 YW16 Ohrreiniger mit WLAN-Kamera

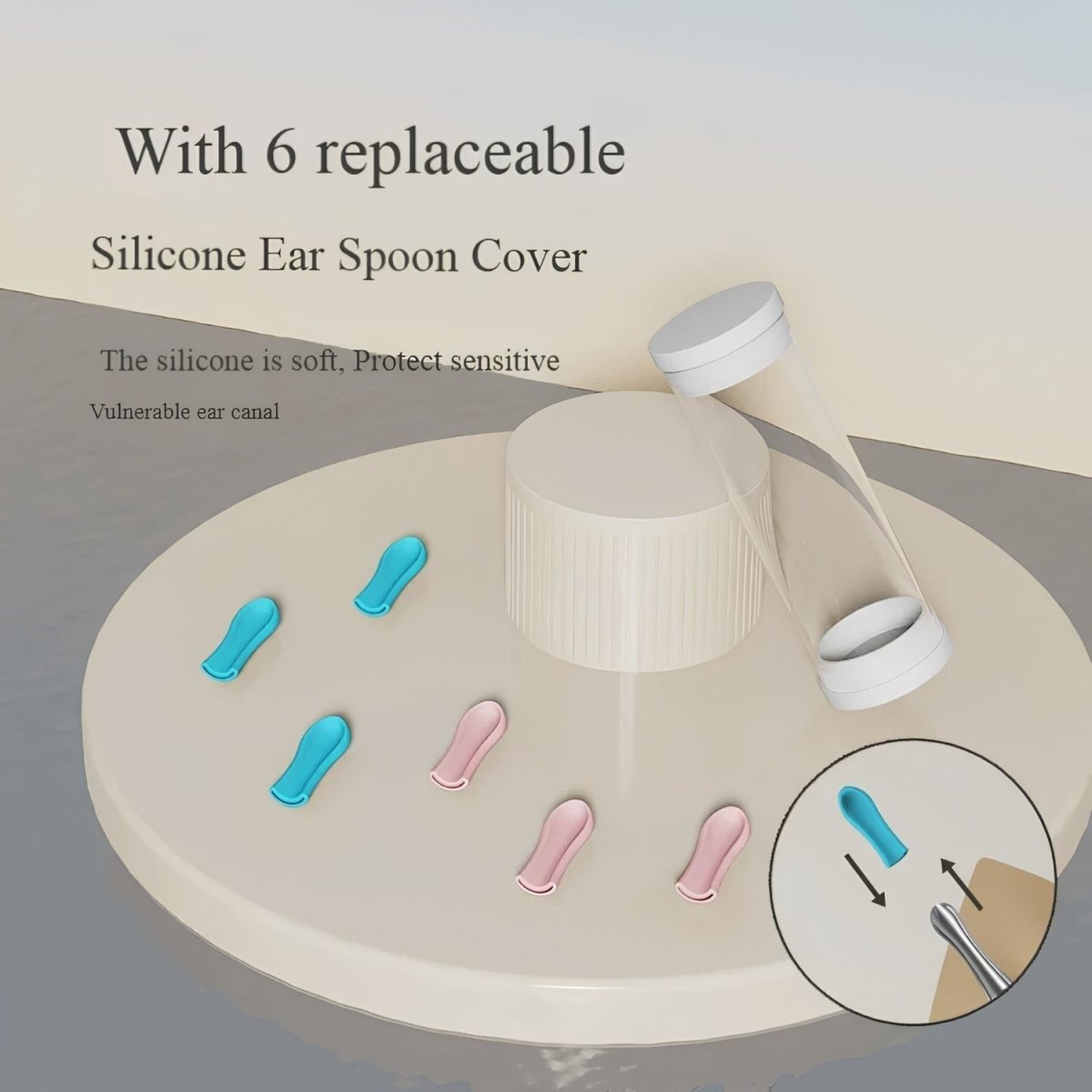

· 6 austauschbare Silikonaufsätze

· 1 transparenter Aufbewahrungsständer

· 1 USB-Ladekabel

· 1 Bedienungsanleitung

Der Lieferumfang kann je nach Produktvariante geringfügig abweichen.

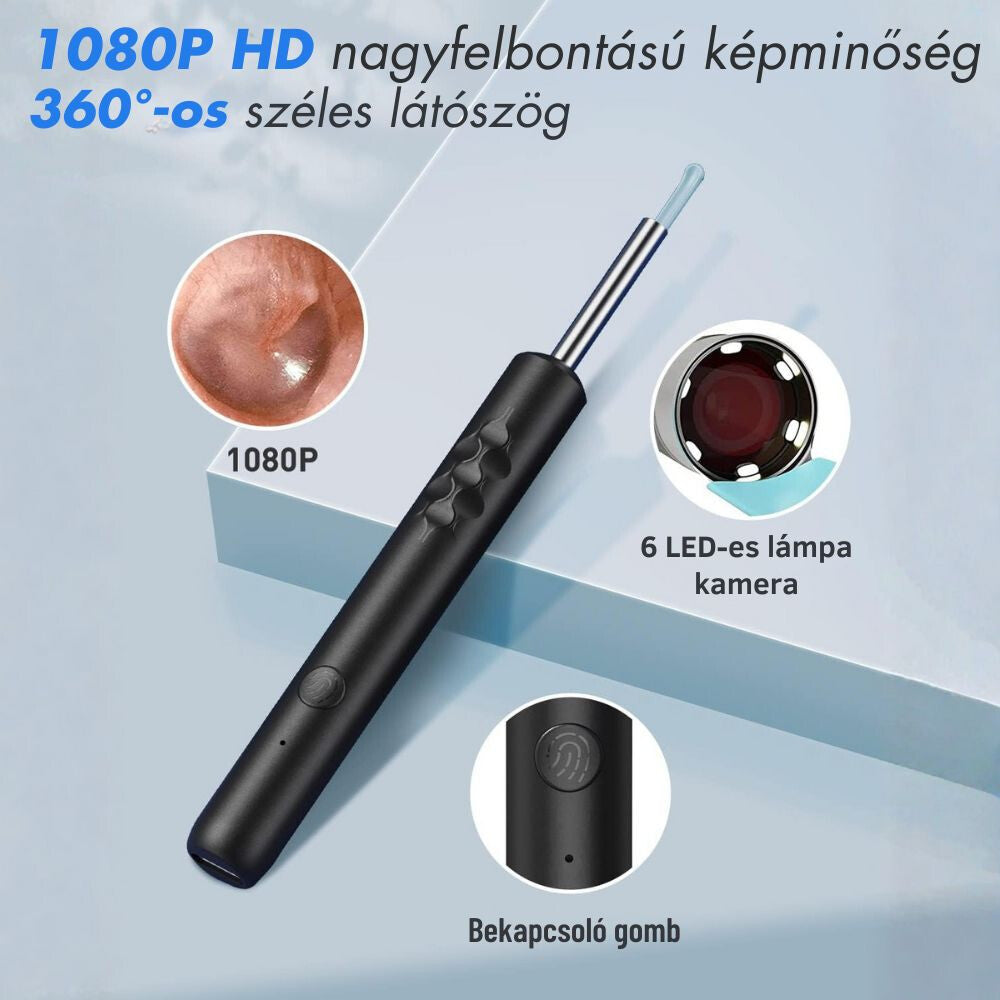

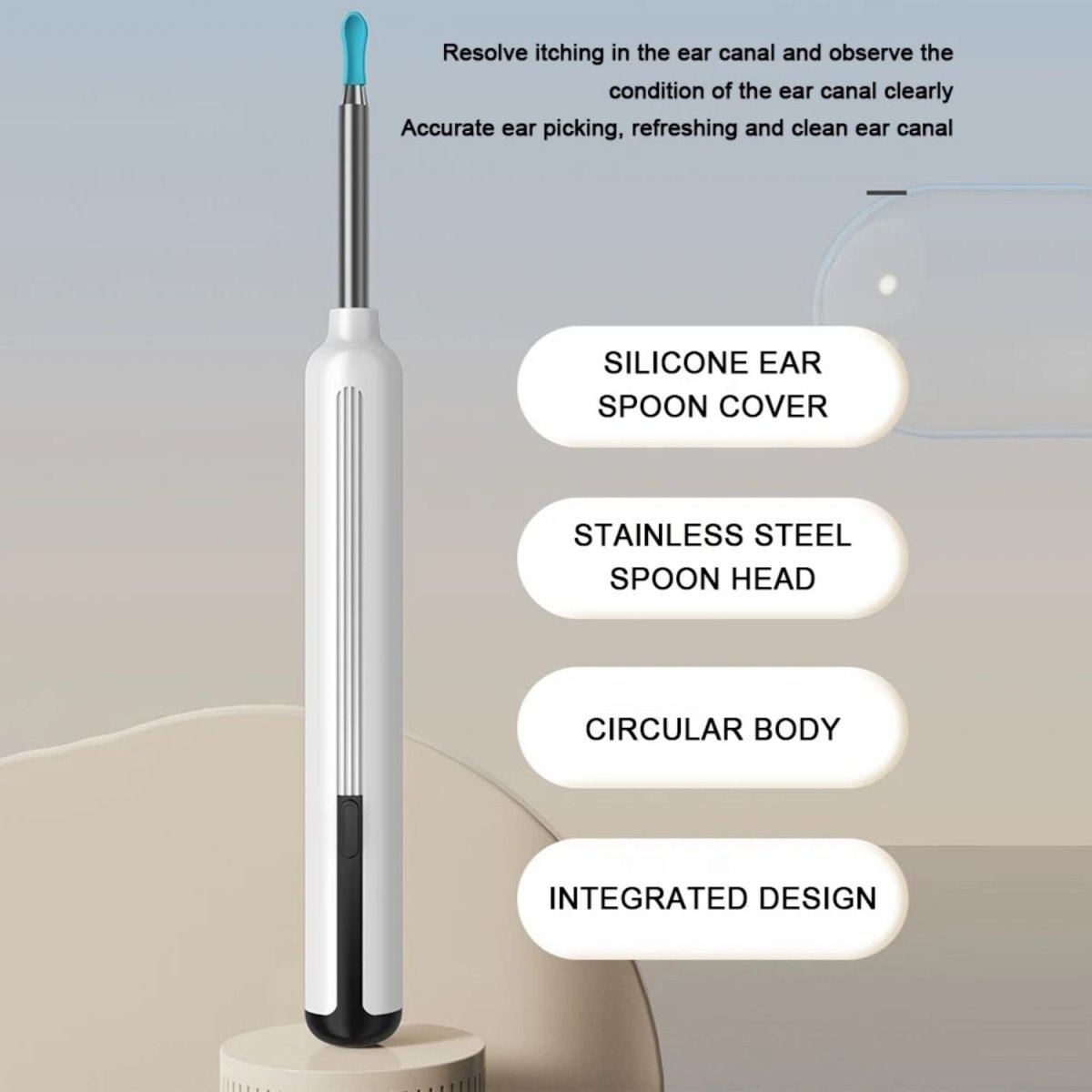

3. Hauptbestandteile des Geräts

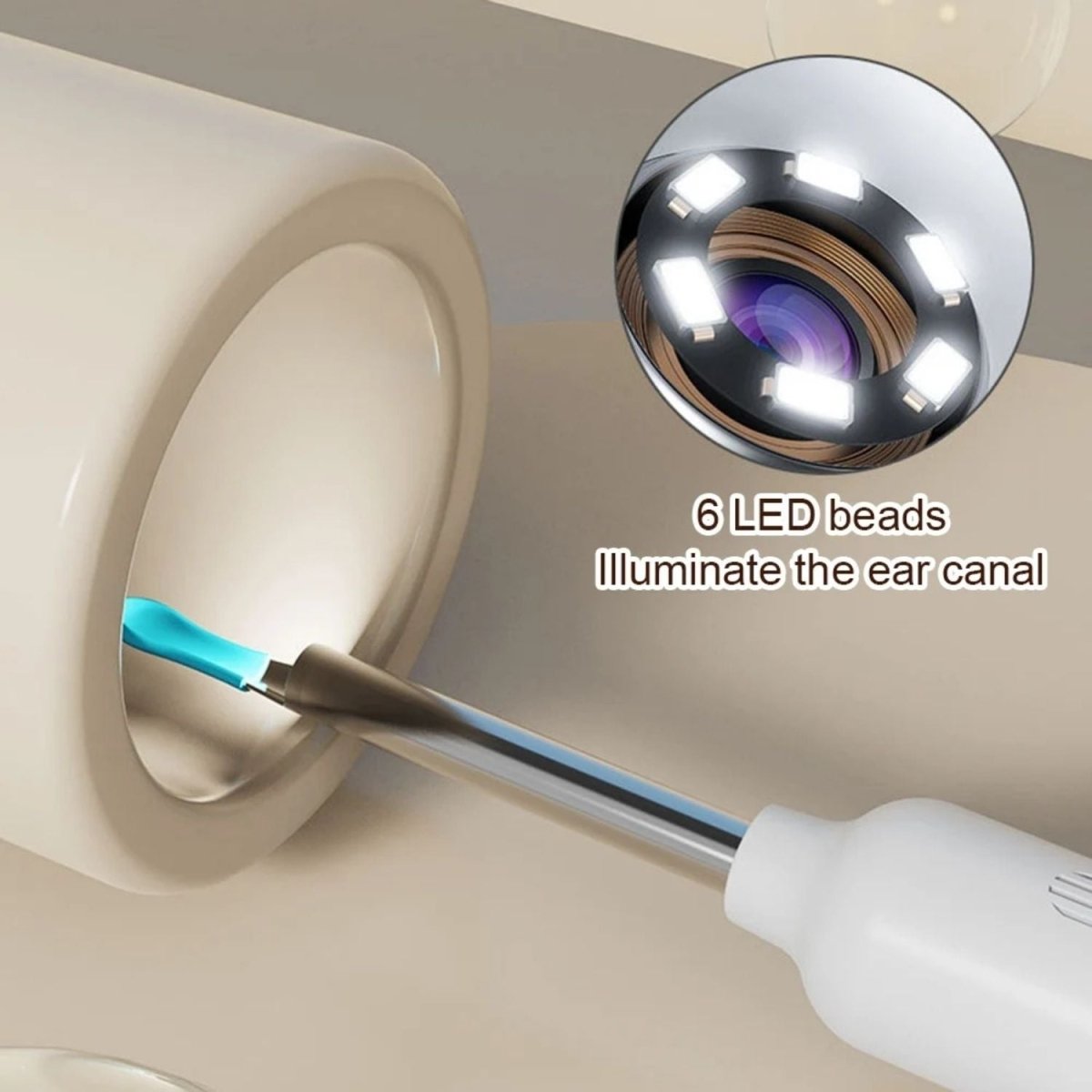

· integrierte Kamera und Beleuchtung;

· austauschbarer Silikon-Reinigungsaufsatz;

· Ein-/Aus-Taste;

· Betriebsanzeige;

· USB-Ladeanschluss;

· integrierter Akku.

4. Vor der ersten Verwendung

1. Nehmen Sie das Gerät und das Zubehör aus der Verpackung.

2. Überprüfen Sie, ob das Gerät und der Silikonaufsatz unbeschädigt sind.

3. Laden Sie den Akku vor der ersten Verwendung vollständig auf.

4. Wählen Sie einen passenden Silikonaufsatz aus.

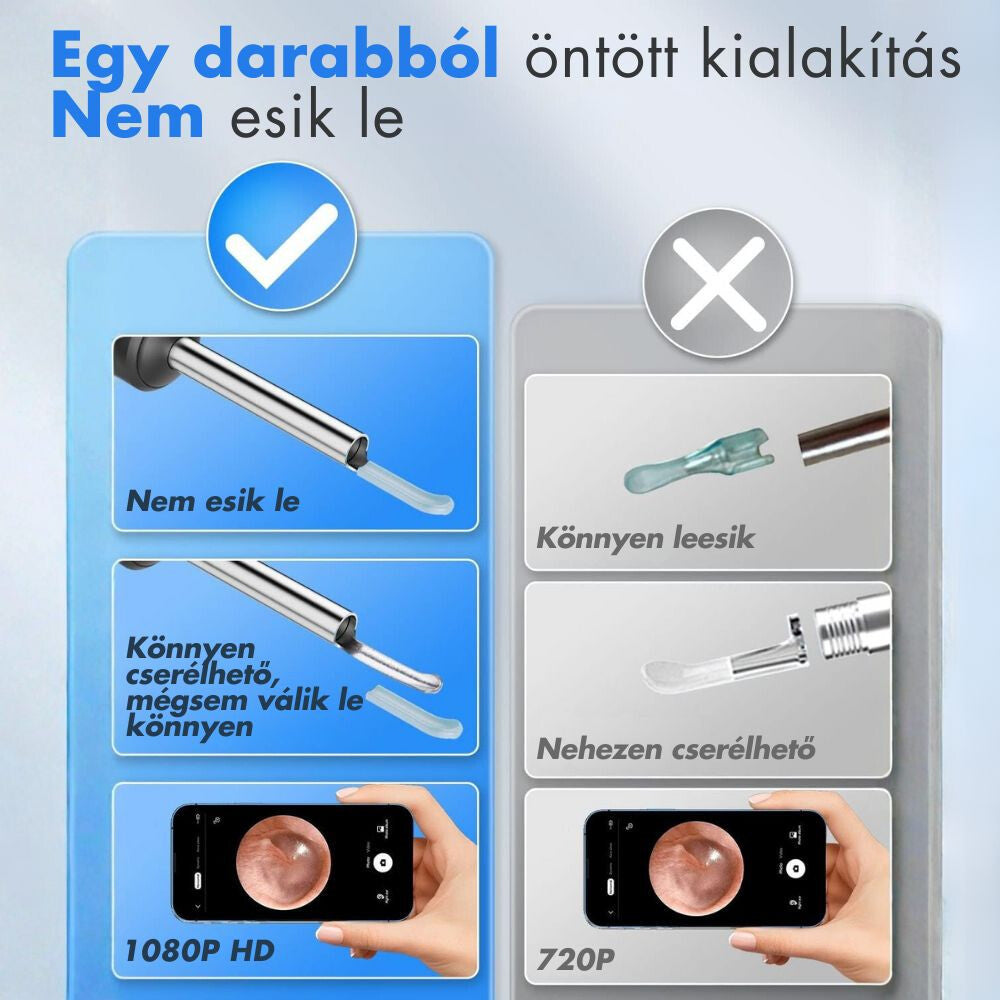

5. Drücken Sie den Silikonaufsatz fest auf das Ende des Geräts.

6. Überprüfen Sie, ob der Aufsatz sicher befestigt ist und sich während der Verwendung nicht lösen kann.

Wichtig: Führen Sie das Gerät nicht ohne Silikon-Schutzaufsatz in den Gehörgang ein.

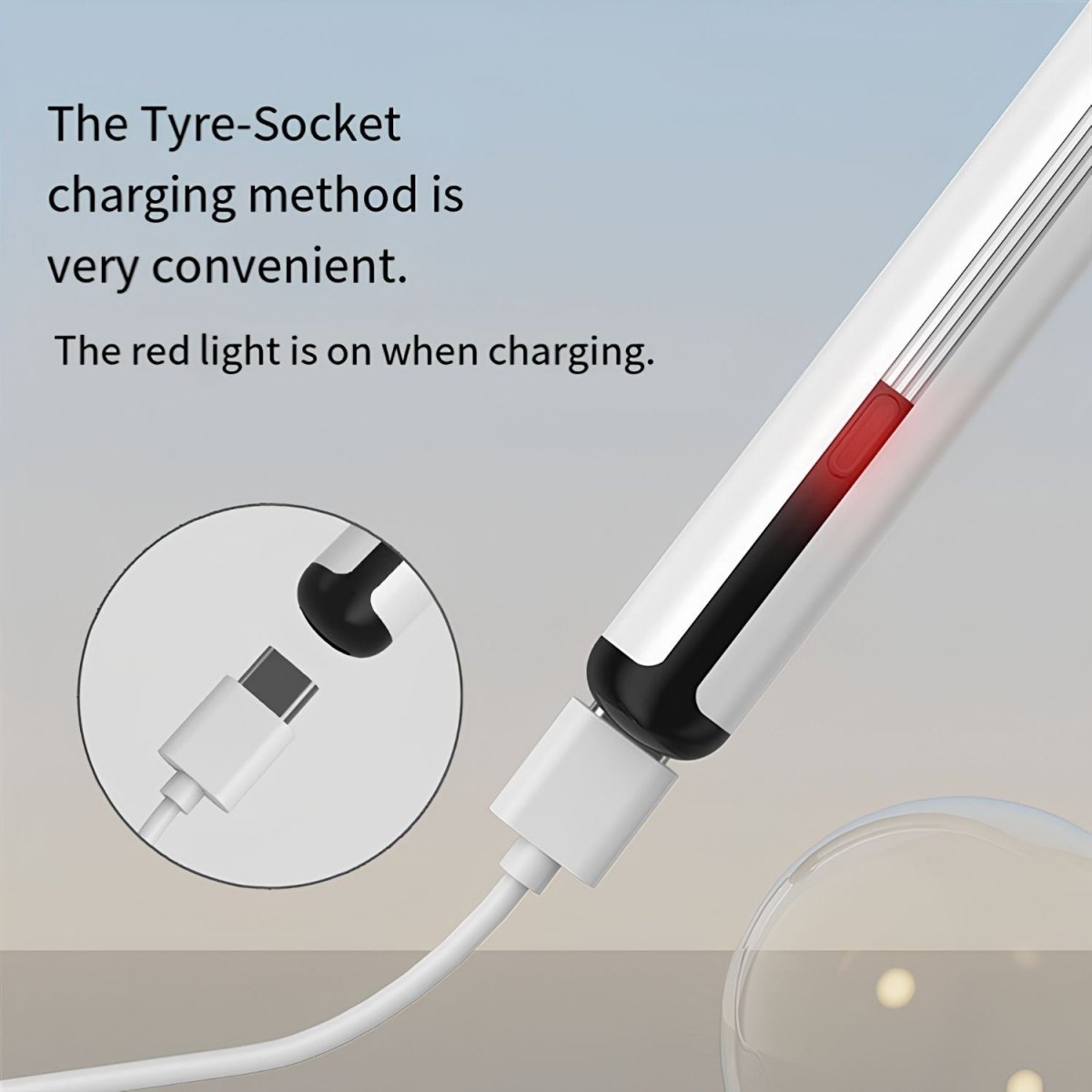

5. Aufladen des Akkus

1. Schließen Sie das mitgelieferte USB-Kabel an das Gerät an.

2. Schließen Sie das andere Ende des Kabels an ein 5-V-USB-Ladegerät oder einen USB-Anschluss eines Computers an.

3. Lassen Sie das Gerät vollständig aufladen.

4. Ziehen Sie das Ladekabel nach dem Aufladen ab.

Der Ladevorgang dauert in der Regel etwa 40–60 Minuten . Verwenden Sie das Gerät während des Ladevorgangs nicht.

6. Installation der YW Tool-App

Zur Verwendung des Geräts muss die YW Tool App installiert werden.

Auf einem Android-Telefon

1. Scannen Sie den QR-Code in der mitgelieferten Bedienungsanleitung oder suchen Sie die YW Tool App im App-Store.

2. Installieren Sie die App.

3. Erlauben Sie beim ersten Start die für den Betrieb erforderlichen Zugriffsberechtigungen.

Auf einem iPhone

1. Scannen Sie den QR-Code in der mitgelieferten Bedienungsanleitung oder suchen Sie die YW Tool App im App Store.

2. Installieren Sie die App und öffnen Sie sie anschließend.

3. Erlauben Sie den Zugriff auf das lokale Netzwerk und die erforderlichen Funktionen.

Das Erscheinungsbild der App und einzelne Berechtigungsanfragen können je nach Telefonmodell und Version des Betriebssystems abweichen.

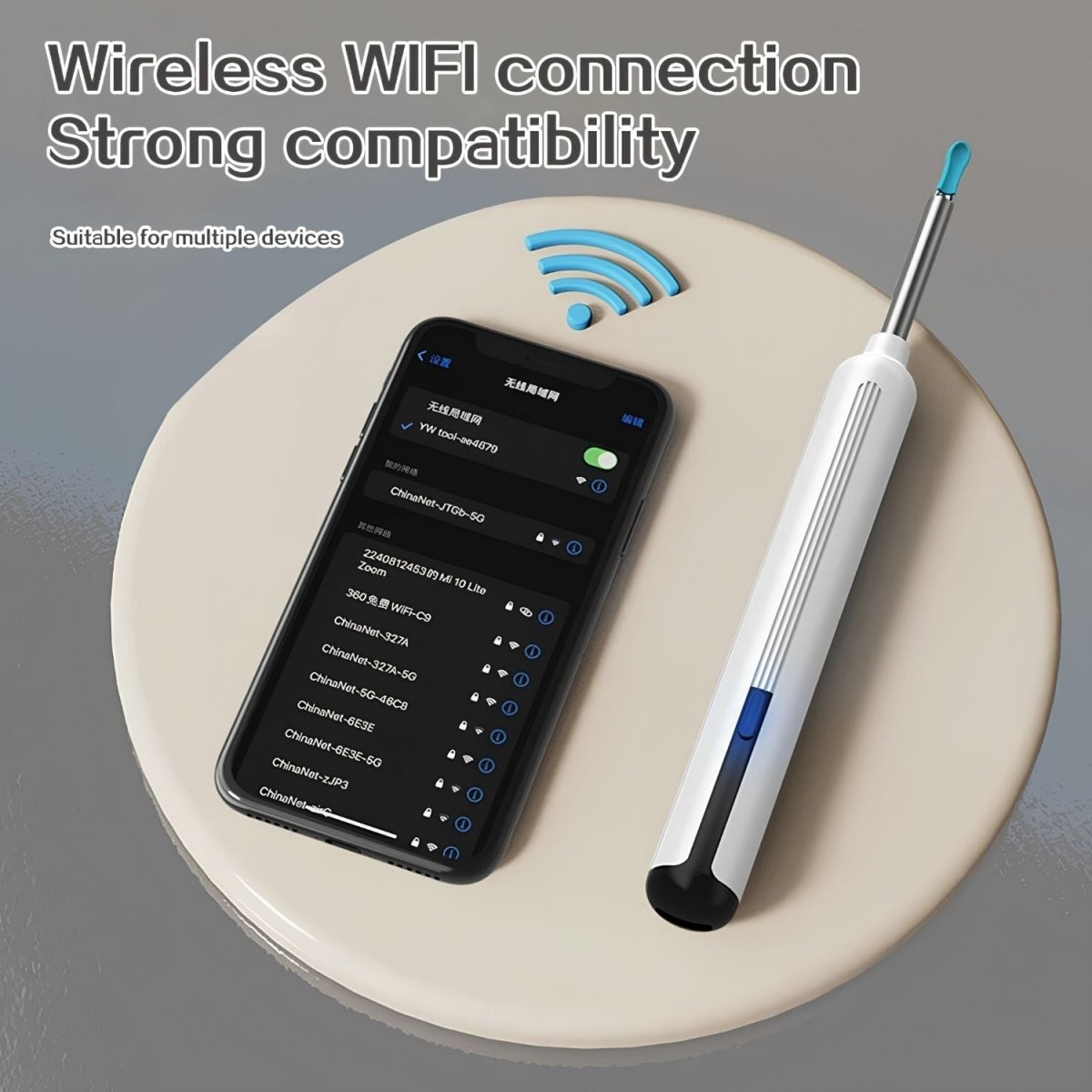

7. Verbindung mit dem Telefon

1. Halten Sie die Ein-/Aus-Taste des Geräts etwa 2 Sekunden lang gedrückt.

2. Warten Sie, bis die Betriebsanzeige aufleuchtet.

3. Öffnen Sie auf Ihrem Telefon das Einstellungen -Menü.

4. Öffnen Sie die WiFi - oder WLAN -Einstellungen.

5. Suchen Sie nach dem vom Gerät erstellten Netzwerk. Der Netzwerkname beginnt normalerweise mit YW Tool .

6. Verbinden Sie sich mit diesem Netzwerk.

7. Ihr Telefon weist möglicherweise darauf hin, dass das WiFi-Netzwerk keine Internetverbindung hat. Das ist normal, da die Verbindung ausschließlich zur Übertragung des Kamerabildes dient.

8. Bleiben Sie mit diesem Netzwerk verbunden.

9. Öffnen Sie die YW Tool -App.

10. Tippen Sie in der App auf die Schaltfläche zum Starten oder zum Öffnen der Live-Ansicht.

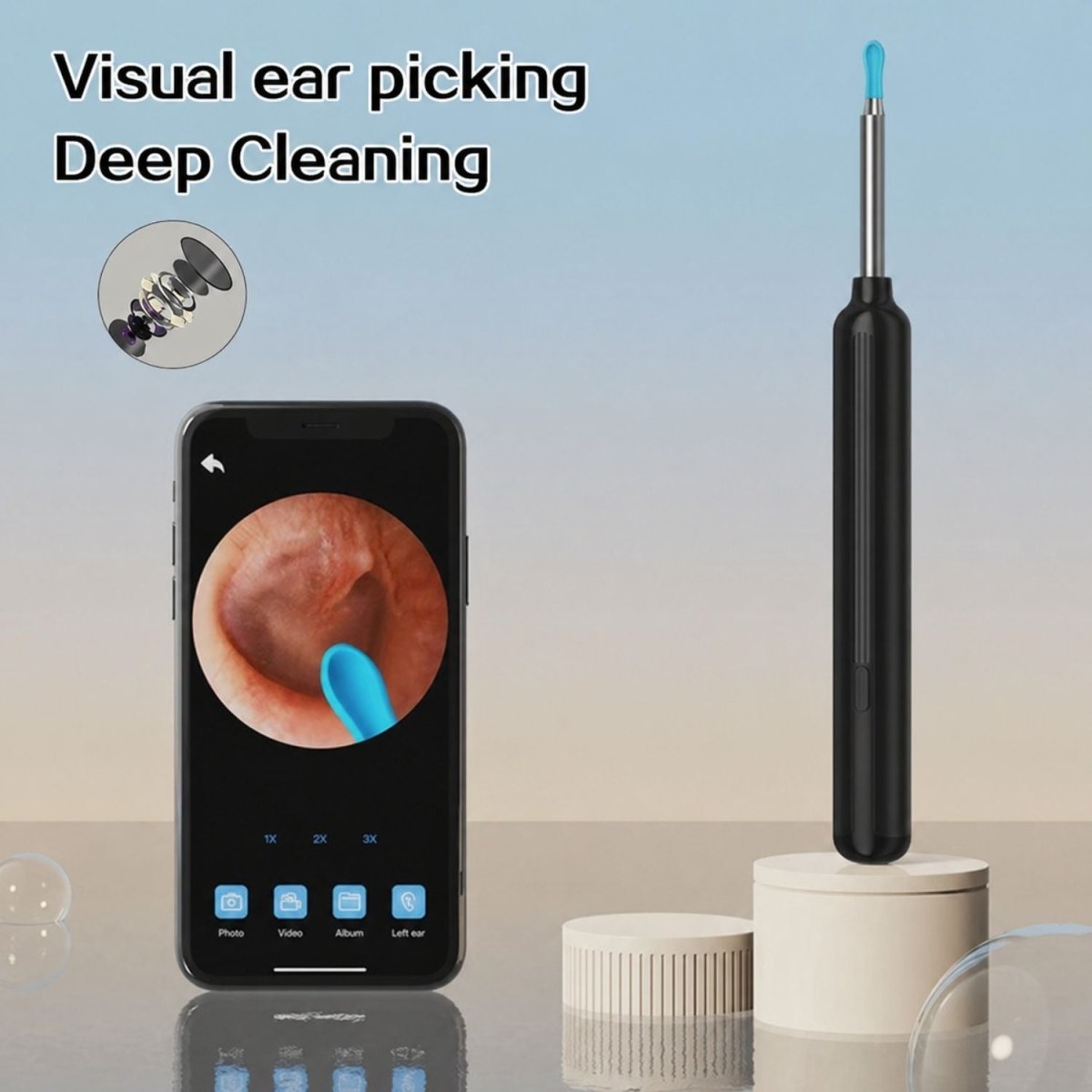

Nach erfolgreicher Verbindung wird die Live-Ansicht der Kamera auf dem Display Ihres Telefons angezeigt.

8. Verwendung

1. Reinigen Sie vor der Verwendung den ausgewählten Silikonaufsatz.

2. Befestigen Sie ihn ordnungsgemäß am Ende des Geräts.

3. Schalten Sie das Gerät ein und verbinden Sie es mit dem Telefon.

4. Öffnen Sie in der App die Live-Ansicht.

5. Überprüfen Sie zunächst an Ihrer Hand oder einer anderen sicheren Oberfläche die Bildausrichtung und die Bewegung des Geräts.

6. Halten Sie das Gerät sicher fest.

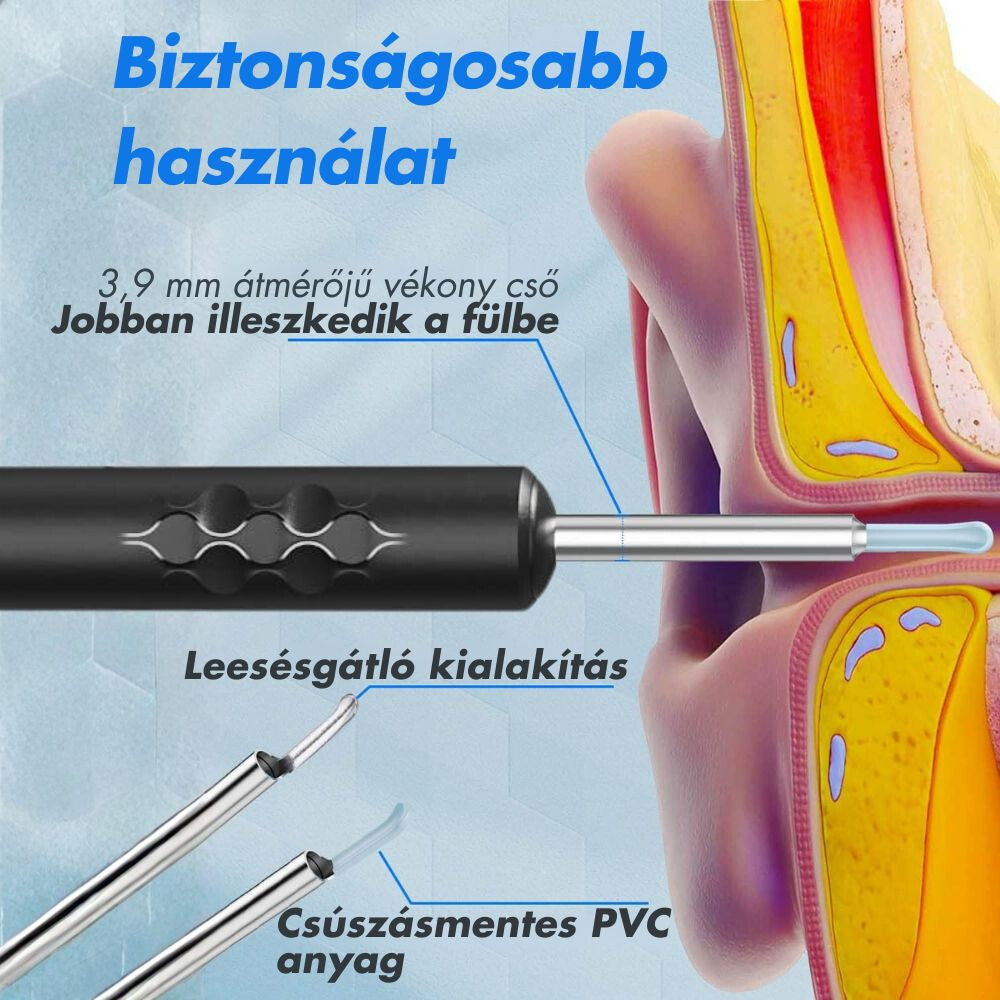

7. Führen Sie den Silikonaufsatz langsam und vorsichtig zum Eingang des äußeren Gehörgangs.

8. Entfernen Sie das gut sichtbare Ohrenschmalz mit sanften Bewegungen, während Sie das Display des Telefons beobachten.

9. Drücken Sie das Gerät nicht mit Gewalt hinein und führen Sie es nicht zu tief ein.

10. Ziehen Sie es nach der Verwendung vorsichtig heraus und schalten Sie das Gerät anschließend aus.

Achtung: Durch das auf dem Display des Telefons angezeigte Bild kann die Entfernung täuschen. Arbeiten Sie immer langsam und mit kleinen Bewegungen.

9. Fotos und Videos aufnehmen

Je nach Version kann die App Folgendes ermöglichen:

· Fotos aufzunehmen;

· Videos aufzuzeichnen;

· zuvor aufgenommene Dateien anzusehen.

Zum Speichern von Bildern und Videos kann es erforderlich sein, den Zugriff auf den Speicher oder die Fotos Ihres Telefons zu erlauben.

10. Reinigung und Wartung

1. Schalten Sie das Gerät nach jeder Verwendung aus.

2. Entfernen Sie den verwendeten Silikonaufsatz.

3. Reinigen Sie den Silikonaufsatz mit lauwarmem Seifenwasser.

4. Spülen Sie ihn ab und lassen Sie ihn vor der nächsten Verwendung vollständig trocknen.

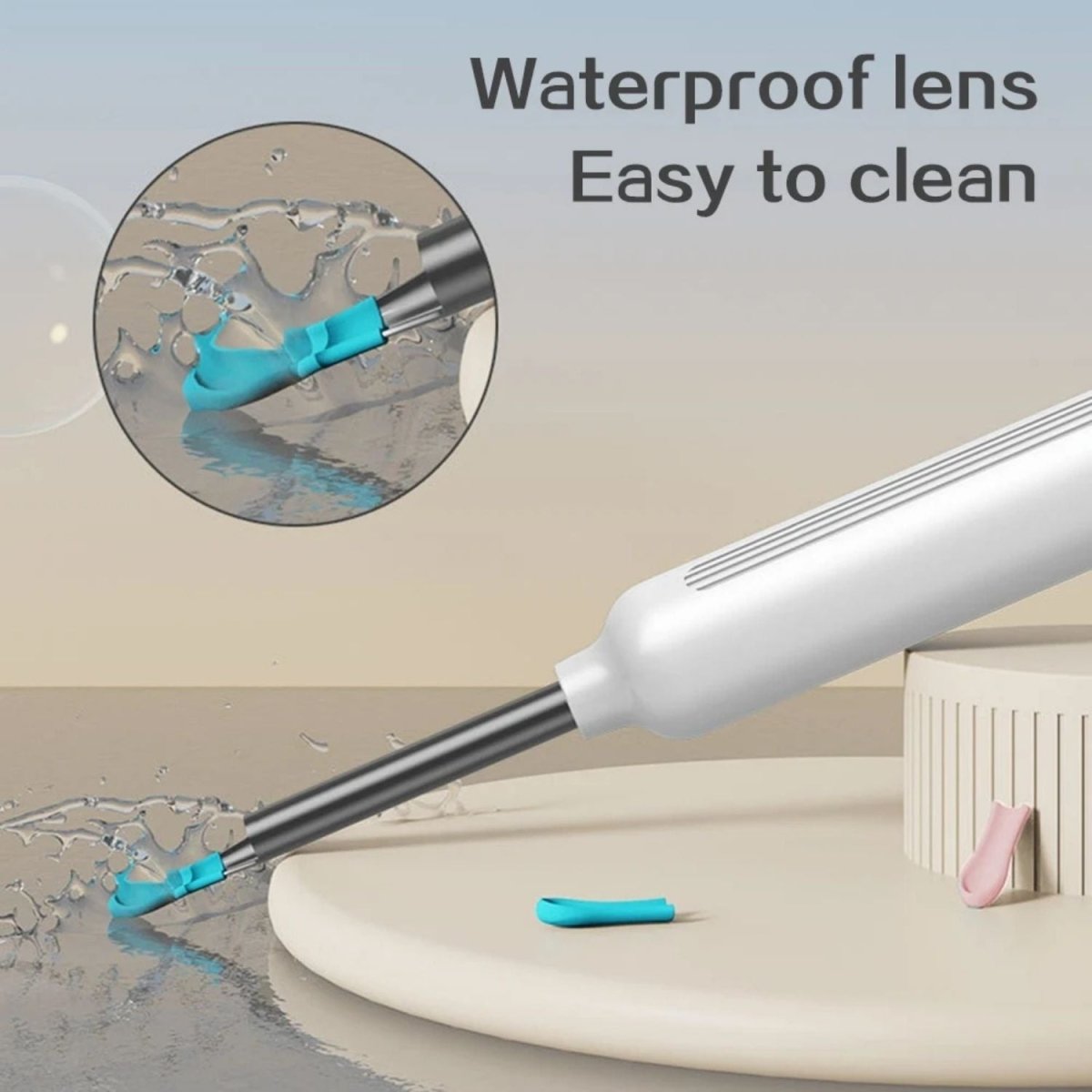

5. Wischen Sie die Kameralinse vorsichtig mit einem weichen, trockenen Wattestäbchen oder einem leicht mit Alkohol getränkten Reinigungstuch ab.

6. Achten Sie darauf, dass keine Flüssigkeit in das Innere des Geräts gelangt.

7. Reinigen Sie das Gehäuse mit einem weichen, leicht feuchten Tuch.

Tauchen Sie das Gerät nicht in Wasser, waschen Sie es nicht unter fließendem Wasser und verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel.

11. Wichtige Sicherheitshinweise

· Überprüfen Sie vor jeder Verwendung, ob der Silikonaufsatz ordnungsgemäß befestigt ist.

· Führen Sie das Gerät nicht zu tief in den Gehörgang ein.

· Wenden Sie keine Gewalt an und vermeiden Sie plötzliche oder schnelle Bewegungen.

· Brechen Sie die Anwendung bei Schmerzen, Blutungen, Schwindel, Ausfluss oder Beschwerden sofort ab.

· Bei Entzündungen, Verletzungen, nach einer Operation, bei Problemen mit dem Trommelfell oder bei einem Ohrschlauch konsultieren Sie vor der Anwendung einen Arzt.

· Das Produkt wird für Kinder unter 7 Jahren nicht empfohlen.

· Kinder dürfen das Produkt ausschließlich unter direkter Aufsicht eines Erwachsenen verwenden.

· Der Benutzer muss während der Anwendung stillhalten. Nicht beim Gehen, Laufen oder bei anderen Bewegungen verwenden.

· Verwenden Sie das Gerät nicht, wenn Gehäuse, Linse oder Silikonaufsatz beschädigt sind.

· Nicht in Flüssigkeiten verwenden und nicht in Wasser eintauchen.

· Eine leichte Erwärmung des Kamerateils während des Betriebs kann normal sein. Schalten Sie das Gerät bei übermäßiger Erwärmung aus.

· Teilen Sie das Produkt nicht ohne ordnungsgemäße Desinfektion mit anderen Personen.

· Außerhalb der Reichweite von Kindern aufbewahren.

12. Fehlerbehebung

Problem: Das Gerät lässt sich nicht einschalten
Mögliche Ursache: Der Akku ist leer.
Lösung: Laden Sie das Gerät mindestens 40–60 Minuten lang auf und versuchen Sie anschließend, es erneut einzuschalten.

Problem: Das Telefon findet das WLAN-Netzwerk des Geräts nicht
Mögliche Ursache: Das Gerät ist nicht eingeschaltet oder noch nicht vollständig gestartet.
Lösung: Schalten Sie es aus und wieder ein, warten Sie einige Sekunden und aktualisieren Sie die Liste der WLAN-Netzwerke.

Problem: Das Telefon zeigt an, dass keine Internetverbindung besteht
Mögliche Ursache: Das WLAN-Netzwerk des Geräts dient nicht dem Internetzugang.
Lösung: Bleiben Sie mit dem YW Tool-Netzwerk verbunden und öffnen Sie anschließend die App.

Problem: In der App wird kein Bild angezeigt
Mögliche Ursache: Das Telefon ist nicht mit dem WLAN-Netzwerk des Geräts verbunden oder die App verfügt nicht über die erforderlichen Berechtigungen.
Lösung: Überprüfen Sie die WLAN-Verbindung und erlauben Sie der App anschließend in den Telefoneinstellungen den Zugriff auf das lokale Netzwerk sowie die erforderlichen Berechtigungen.

Problem: Das Bild ist unscharf
Mögliche Ursache: Die Linse ist verschmutzt oder befindet sich zu nahe an der beobachteten Oberfläche.
Lösung: Reinigen Sie die Linse vorsichtig und verändern Sie anschließend den Abstand zwischen Kamera und beobachtetem Bereich.

Problem: Das Bild stockt oder bricht ab
Mögliche Ursache: Der Abstand zwischen Telefon und Gerät ist zu groß oder ein anderes drahtloses Gerät stört die Verbindung.
Lösung: Halten Sie das Telefon in der Nähe des Geräts und verwenden Sie es möglichst weiter entfernt von anderen WLAN-Geräten.

13. Technische Daten

· Modell: YW16

· Bildsensor: CMOS

· Drahtlose Verbindung: WLAN

· WLAN-Frequenz: 2,4 GHz

· Netzwerkstandard: IEEE 802.11 b/g/n

· App: YW Tool

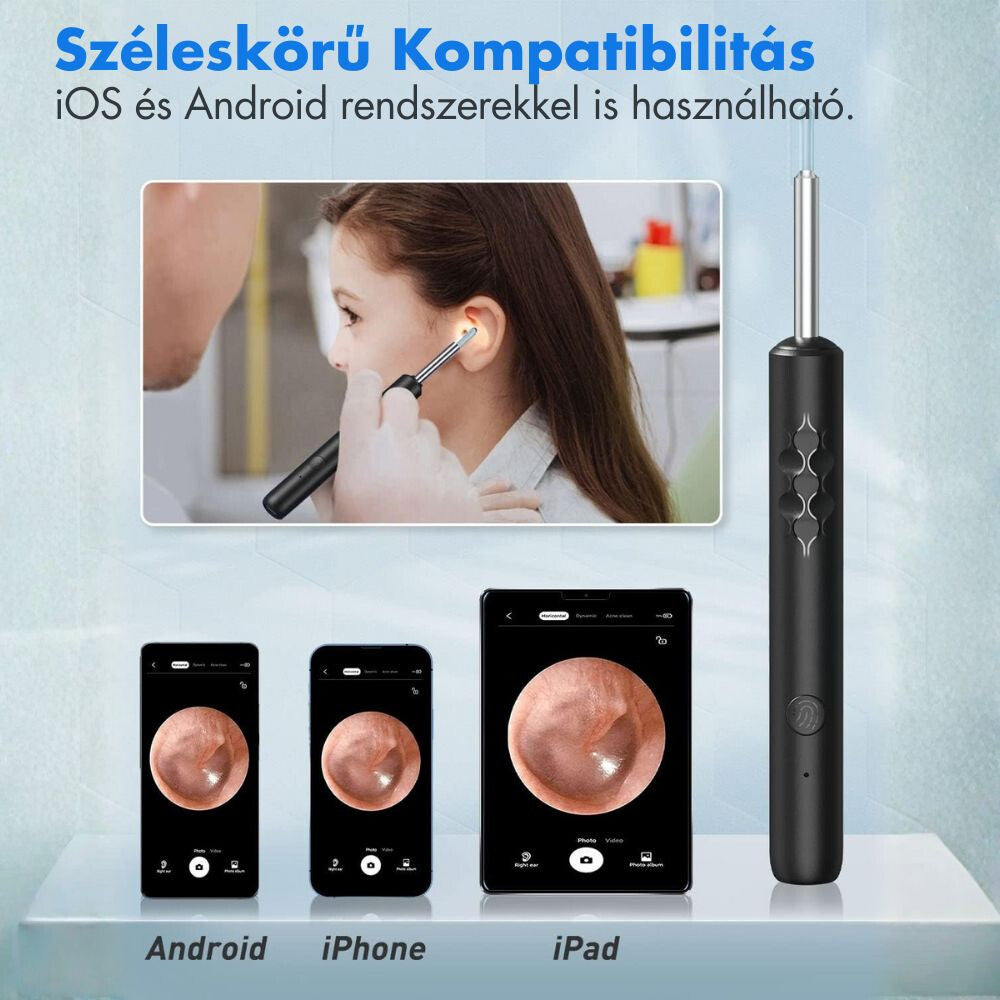

· Kompatibilität: Android und iOS

· Akkukapazität: 130 mAh

· Ladezeit: etwa 40–60 Minuten

· Betriebszeit: etwa 30–60 Minuten

· Ladeeingang: DC 5 V / 300 mA

· Gewicht: etwa 14 g

· Empfohlener Bildaufnahmeabstand: etwa 1,2–1,6 cm
