Produktbeschreibung
Der XINDUM SM11 ist ein intelligenter fotoelektrischer Rauchmelder mit WLAN-Verbindung. Die eingebaute Lithiumbatterie sorgt bei typischer Nutzung für bis zu 10 Jahre Betrieb. Im Alarmfall sendet Ihnen das Gerät über die mobile App eine Benachrichtigung auf Ihr Smartphone.

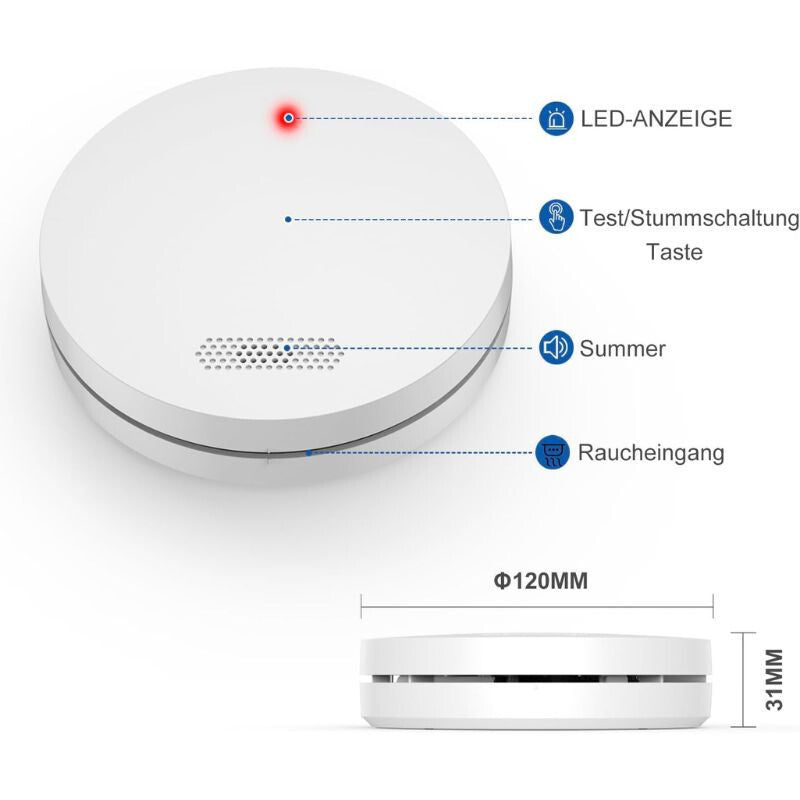

Bestandteile des Geräts:
- LED-Anzeige (verdeckt), auf der Frontabdeckung
- Ein/Aus/Test-Taste, in der Mitte der Frontabdeckung
- Signalgeber
- Raucheintrittsöffnung
- Rückseite: 2 Batterien CR14505 (eingebaut, nicht austauschbar), Drehverschluss-Laschen
- Montagehalterung: Schraublöcher und Öffnungen für die Drehverschluss-Laschen

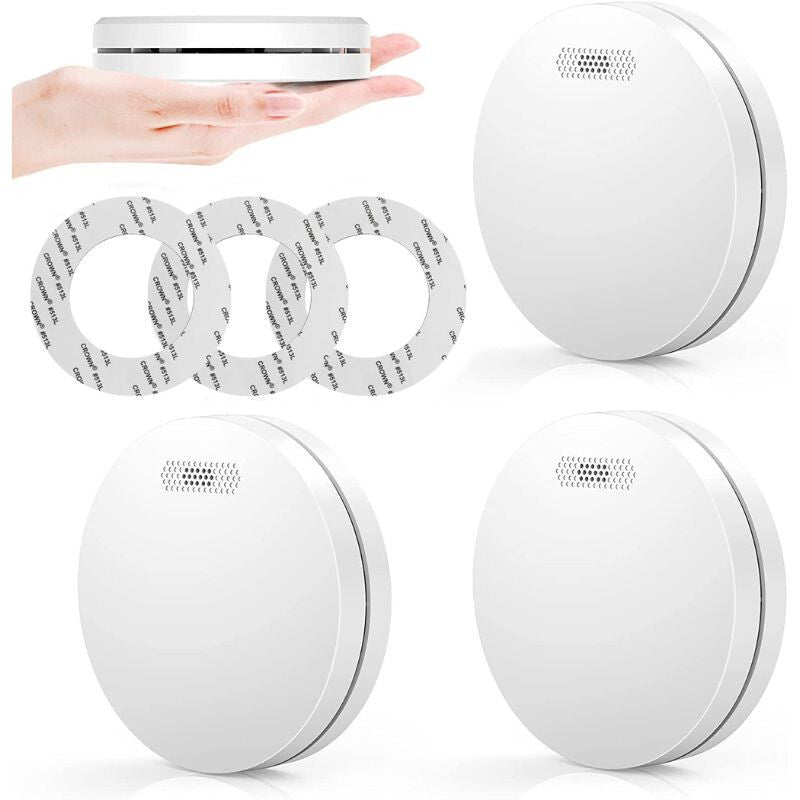

Lieferumfang (pro Rauchmelder)
- 1 fotoelektrischer WLAN-Rauchmelder
- 1 Montagehalterung
- 2 Schrauben und 2 Dübel
- 1 doppelseitiges Klebeband
- 1 Bedienungsanleitung
Ein- und Ausschalten
Einschalten: Halten Sie die Taste in der Mitte der Frontabdeckung etwa 10 Sekunden lang gedrückt, bis das Gerät einmal piept und die rote LED einmal blinkt.
Ausschalten: Halten Sie die Taste etwa 10 Sekunden lang gedrückt, bis das Gerät zweimal piept und die rote LED zweimal blinkt.
Verbindung mit der App
Erforderliche App: Tuya oder Smart Life. Beide sind kostenlos im App Store und bei Google Play erhältlich. Das Gerät kann ausschließlich mit einem 2,4-GHz-WLAN verbunden werden.
- Laden Sie die App Tuya oder Smart Life herunter und registrieren Sie sich.
- Aktivieren Sie Bluetooth auf Ihrem Smartphone und verbinden Sie sich mit einem 2,4-GHz-WLAN.
- Öffnen Sie die App und tippen Sie auf „Add Device“ oder auf das „+“ in der oberen rechten Ecke. Die App beginnt automatisch, nach dem Gerät zu suchen.
- Schalten Sie den Rauchmelder ein: Drücken Sie die Taste viermal schnell hintereinander. Die rote LED beginnt zu blinken und wechselt nach einigen Sekunden auf Grün.
- Die App findet den Rauchmelder automatisch. Sobald er angezeigt wird, tippen Sie auf „Add“.
- Tippen Sie auf „+“, wählen Sie das 2,4-GHz-WLAN aus, geben Sie das Passwort ein und tippen Sie auf „Next“. Nach einigen Sekunden ist das Gerät erfolgreich hinzugefügt.
Tipps:
- Sie können die Gerätenamen in der App ändern, um die Rauchmelder in verschiedenen Räumen leicht zu unterscheiden.
- Wenn beim Hinzufügen eine Zeitüberschreitung angezeigt wird, beginnen Sie erneut ab Schritt 3.
Die Oberfläche der App
- Home: Übersicht über alle hinzugefügten Geräte.
- Scene und Smart: Zusatzdienste, z. B. Benachrichtigung per SMS oder Telefonanruf. Diese sind kostenpflichtig.
- Me: Erstellen einer Gruppe, um Alarme mit Familienmitgliedern zu teilen, sowie Anzeige des Protokolls der Rauchalarme.
Testen des Geräts
Testen Sie den Rauchmelder vor der Montage.
1. Manueller Test: Drücken Sie die Taste einmal. Das Gerät piept dreimal und die rote LED blinkt dreimal; dies wiederholt sich zweimal. Gleichzeitig erhalten Sie eine Benachrichtigung der App auf Ihrem Smartphone. Das bedeutet, dass der Rauchmelder ordnungsgemäß funktioniert.
Es wird empfohlen, den Rauchmelder einmal pro Woche zu testen (Signaltest), um sicherzustellen, dass er einwandfrei funktioniert.
2. Rauchtest: Leiten Sie Rauch durch die Raucheintrittsöffnung in den Rauchmelder. Nach einigen Sekunden piept das Gerät einmal pro Sekunde, bis sich der Rauch verzogen hat oder der Alarm manuell beendet wird. Das bedeutet, dass der Alarm ordnungsgemäß funktioniert.
LED-Anzeigen
- Normalbetrieb: alle 60 Sekunden ein grünes Blinken.
- Stummmodus: alle 8 Sekunden ein rotes Blinken.
- Niedriger Batteriestand: alle 60 Sekunden ein Piepton und ein rotes Blinken.
- Störung: alle 40 Sekunden ein rotes Blinken und ein Piepton.
- Alarm: jede Sekunde ein Piepton und ein rotes Blinken, bis sich der Rauch verzogen hat oder der Alarm manuell beendet wird.
Stummmodus (Alarm stummschalten)
Während eines Alarms können Sie diesen in der App oder durch Drücken der Taste am Gerät stummschalten. Der Rauchmelder ist dann 10 Minuten lang inaktiv, und die rote LED blinkt alle 8 Sekunden. Nach 10 Minuten setzt sich der Rauchmelder zurück. Erkennt er dann noch immer Rauch, ertönt der Alarm erneut.
Stummschalten in der App:
- Öffnen Sie die App und tippen Sie auf die Alarmbenachrichtigung oder in der Oberfläche „Home“ auf den auslösenden Rauchmelder. Der Bildschirm „Alarm“ wird geöffnet.
- Tippen Sie auf das Einstellungssymbol, um die Oberfläche „Setting“ zu öffnen, und tippen Sie dann auf die Schaltfläche „dp_mute“. Der Rauchmelder beendet den Alarm und wechselt in den Stummmodus.
Hinweis: Das Stummschalten funktioniert nicht während des manuellen Tests, sondern nur bei einem echten Alarm.
Benachrichtigungen verwalten: In der Oberfläche „Setting“ können Sie mit Schaltern festlegen, welche Benachrichtigungen Sie erhalten: Test Fail, Smoke Alarm Release, Battery level High, Test results, Fault, Battery level Low, Smoke alarm. Wenn Sie sich von den täglichen Benachrichtigungen gestört fühlen, können Sie diese deaktivieren.
Mit Familienmitgliedern teilen
Wenn zwei oder mehr Familienmitglieder Alarmbenachrichtigungen erhalten möchten, müssen diese zunächst die App herunterladen und sich registrieren. Danach:
- Tippen Sie in der Oberfläche „Me“ auf „Home Management“.
- Erstellen Sie ein Zuhause und geben Sie ihm einen Namen. Hier können Sie auch Räume hinzufügen oder entfernen.
- Tippen Sie auf das erstellte Zuhause. Die Oberfläche „Home Settings“ wird geöffnet, in der Sie die Angaben ändern und über „Add Member“ ein Mitglied hinzufügen können.
- Geben Sie den Namen des Familienmitglieds und sein App-Konto ein, weisen Sie ihm eine Rolle zu und speichern Sie.
- Das Familienmitglied nimmt die Einladung in der App an. Danach erhalten alle die Alarmbenachrichtigungen.
Montage
Wo sollte der Rauchmelder montiert werden?
Empfohlene Orte:
- In den meisten Ländern gesetzlich vorgeschrieben: mindestens ein Rauchmelder auf jeder bewohnten Etage.
- Dringend empfohlen: in jedem Schlafzimmer, Flur und abgelegenen Raum.
- Zusätzlicher Schutz: Wohnzimmer, Dachboden und Keller.
Montieren Sie den Rauchmelder NICHT:
- neben Lüftungsöffnungen, Ventilatoren oder der Zentralheizung;
- an staubigen, schmutzigen, von Insekten befallenen oder leicht verschmutzenden Orten (z. B. in der Garage);
- an schwer zugänglichen Stellen, da dort der Test schwer durchzuführen ist;
- neben Türen oder Fenstern;
- in der Nähe eines Kamins oder Holzofens;
- in Räumen mit hoher Luftfeuchtigkeit oder Kochdämpfen (Küche, Badezimmer).
Hinweis:
- Bei Deckenmontage muss der Rauchmelder mehr als 30 cm von der Ecke entfernt sein. Bei Wandmontage muss er mindestens 10 cm von der Decke entfernt sein.
- In Häusern mit Satteldach muss der Rauchmelder mehr als 50 cm vom Deckenfirst entfernt sein.
- Wenn Sie einen geeigneten Ort gefunden haben, prüfen Sie vor der Montage die Stärke des WLAN-Signals.
Montagearten
Sie können den Rauchmelder auf zwei Arten montieren: mit Bohren oder ohne Bohren.
Montage mit Schrauben:
- Drehen Sie die Halterung vom Rauchmelder ab. Markieren Sie anhand der Schraublöcher der Halterung die Bohrstellen an der Wand oder Decke.
- Bohren Sie die Löcher mit einem 5-mm-Bohrer und setzen Sie die Dübel ein.
- Schrauben Sie die Halterung an die Wand oder Decke.
- Setzen Sie den Rauchmelder so auf die Halterung, dass die drei Drehverschluss-Laschen in die Öffnungen greifen, und drehen Sie ihn dann zum Verriegeln um etwa 5° gegen den Uhrzeigersinn.

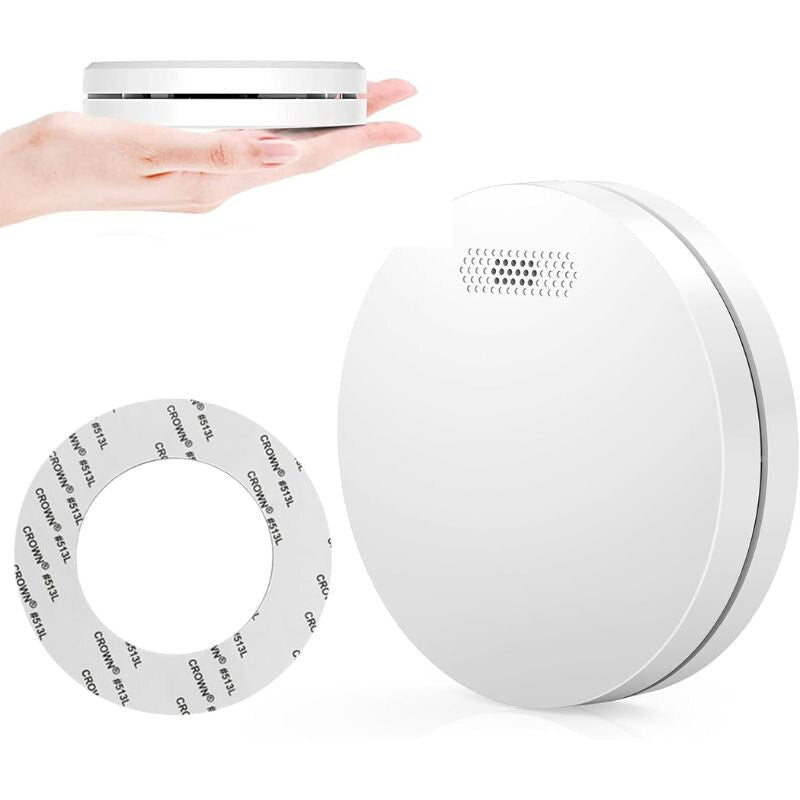

Montage mit doppelseitigem Klebeband:
- Ziehen Sie die Schutzfolie von einer Seite des Klebebands ab und kleben Sie es auf die Halterung.
- Reinigen Sie die Montagestelle.
- Ziehen Sie auch die Schutzfolie von der anderen Seite des Klebebands ab und kleben Sie es an die gewünschte Stelle.
Hinweis: Auf rauen Oberflächen, z. B. verputzten Wänden oder Decken, befestigen Sie das Gerät mit Schrauben.
Wartung und Reinigung
- Reinigen Sie den Rauchmelder mindestens einmal im Monat mit einem Staubsauger.
- Die Taste in der Mitte können Sie auch mit einem Stab oder Besenstiel drücken.
- Streichen Sie den Rauchmelder nicht an, da dies die Genauigkeit des Alarms beeinträchtigen kann.
Fehlerbehebung
Warum ertönt beim Test kein Alarm?
- Prüfen Sie, ob das Gerät eingeschaltet ist.
- Das Gerät befindet sich möglicherweise im Stummmodus. Versuchen Sie es nach 10 Minuten erneut.
Der Rauchmelder piept alle 40 Sekunden.
Dies weist auf eine Störung des Geräts hin. Schalten Sie das Gerät aus, reinigen Sie es mit einem Staubsauger und schalten Sie es wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an unseren Kundenservice.
Warum löst der Rauchmelder Fehlalarme aus?
Fehlalarme können viele Ursachen haben, z. B. Kochen, Rauchen, Insekten oder Staub. Montieren Sie den Rauchmelder nicht in der Küche, im Badezimmer oder in der Nähe von Türen, Fenstern oder Klimaanlagen. Um Fehlalarme zu reduzieren, wählen Sie einen geeigneten Ort (siehe: Montage – Wo sollte der Rauchmelder montiert werden?).
Technische Daten
- Typ: fotoelektrischer Rauchmelder

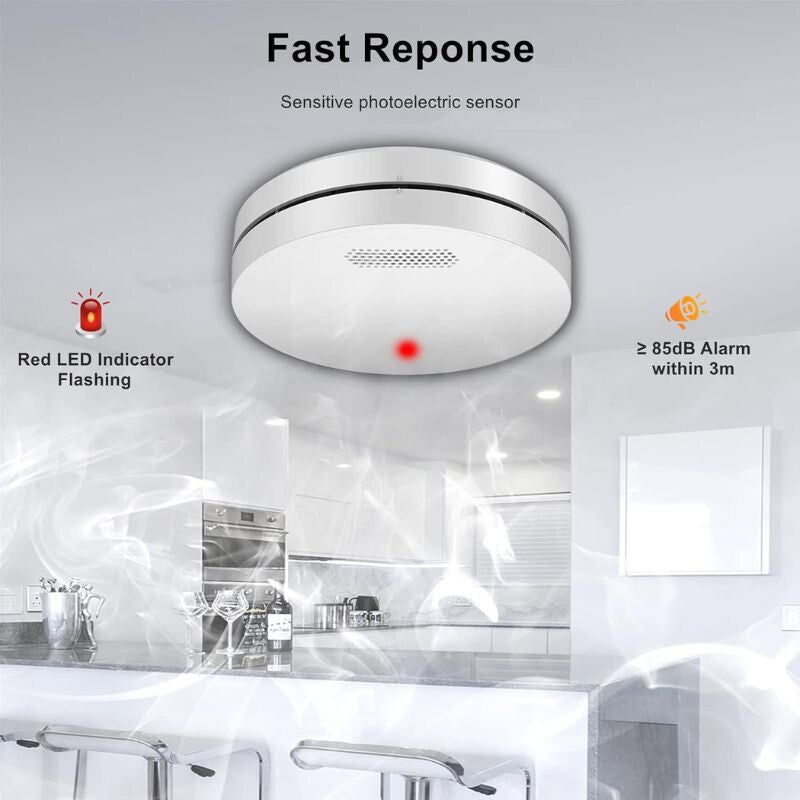

- Alarmlautstärke: ≥ 85 dB in 3 m
- Stummschaltdauer: ca. 10 Minuten

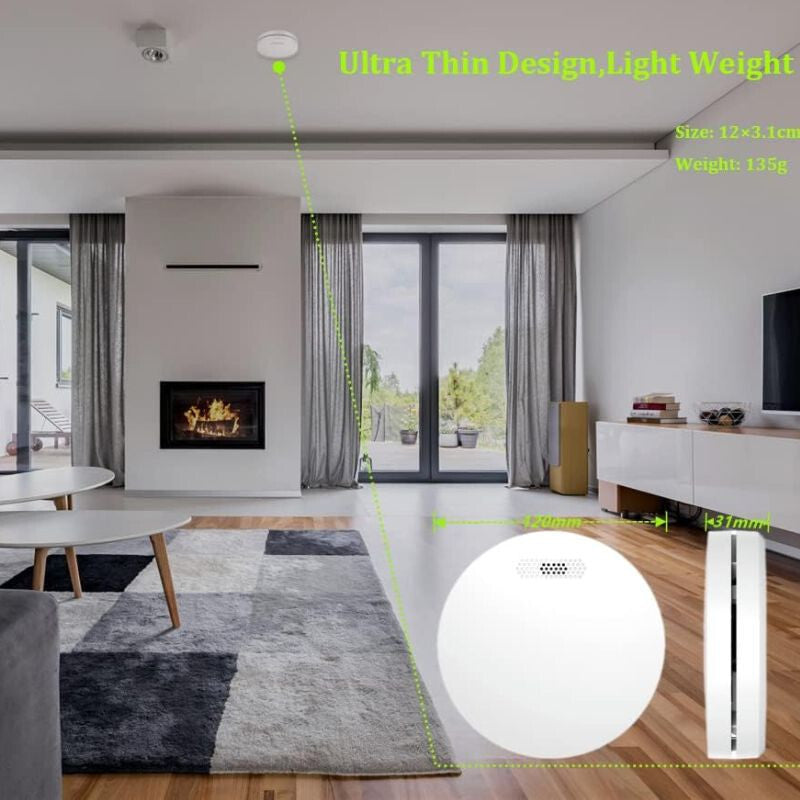

- Abmessungen: 120 × 31,5 mm
- Überwachungsfläche: bis zu 40 m²
- Drahtlose Verbindung: WLAN, 802.11 b/g/n (2,4 GHz)
- Batterie: nicht austauschbare CR14505, 3-V-DC-Lithiumbatterie
- Batteriekapazität: 3200 mAh
- Batterielebensdauer: 10 Jahre (bei typischer Nutzung)
- Stromaufnahme: < 30 µA (Standby), < 70 µA (Alarm)
- Betriebstemperatur: 0 °C – 40 °C
- Betriebsluftfeuchtigkeit: ≤ 95 % RH, nicht kondensierend
- Rauchempfindlichkeit: Mmin = 0,09 dB/m, Mmax = 0,17 dB/m
- Kompatible App: Tuya und Smart Life
Sicherheitshinweise
- Testen Sie das Gerät NICHT mit offener Flamme, da dies den Sensor des Rauchmelders beschädigen oder einen Brand verursachen kann.
- Zerlegen Sie das Gerät NICHT. Es enthält eine Lithiumbatterie mit hoher Kapazität, die einen Kurzschluss und einen Brand verursachen kann.
- Streichen Sie den Rauchmelder NICHT an, da dies die Genauigkeit des Alarms beeinträchtigen kann.
- Die eingebaute Batterie kann nicht ausgetauscht werden.
