Verwendungszweck

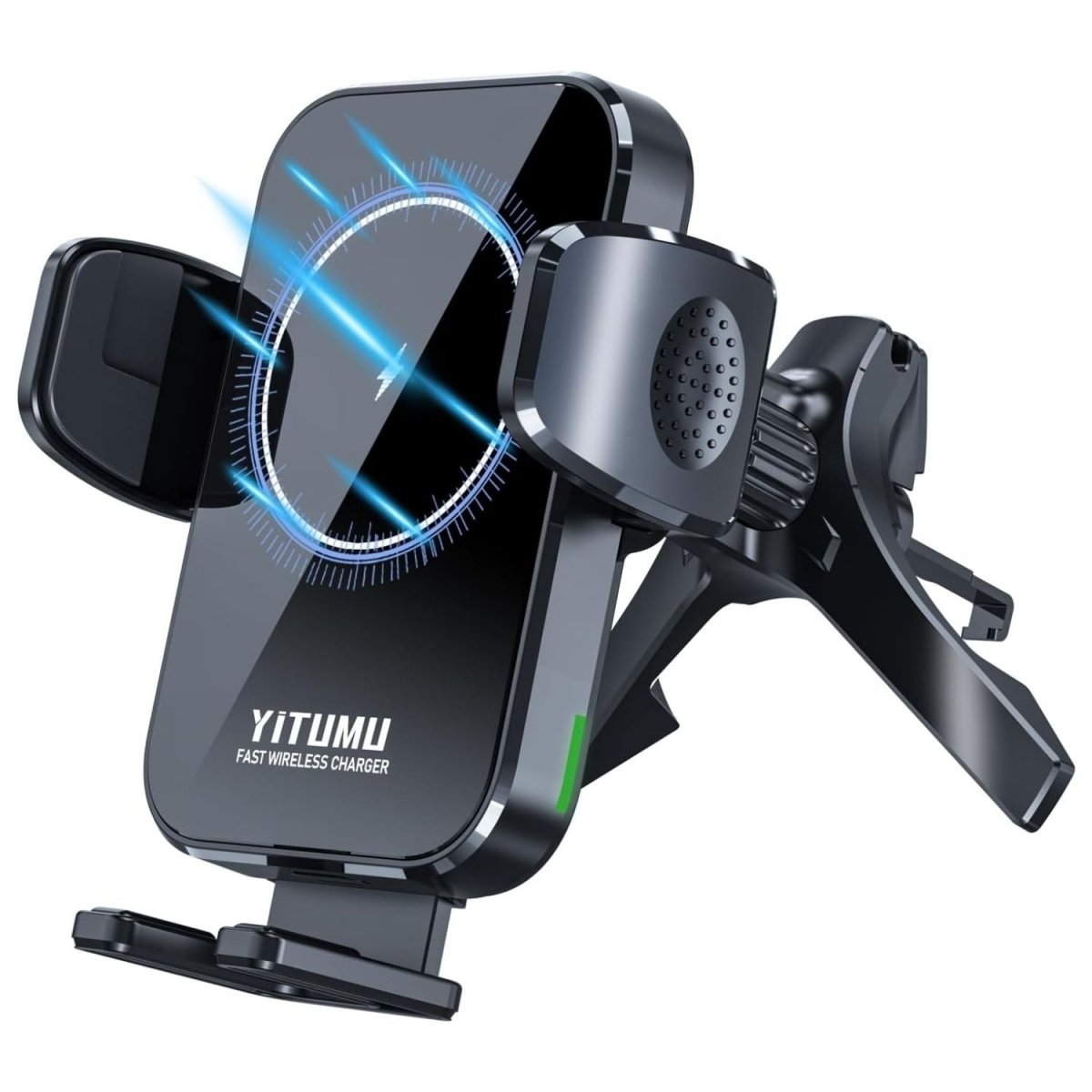

Der YITUMU A26 ist eine am Lüftungsgitter befestigbare Autotelefonhalterung, die bei kompatiblen Geräten auch kabelloses Laden ermöglicht.

Die Halterung wird mit einer verstellbaren Hakenbefestigung am Lüftungsgitter des Autos angebracht und hält das Telefon während der Nutzung sicher an seinem Platz. Die Halterung ist um 360° drehbar, sodass das Telefon auf einen geeigneten Betrachtungswinkel eingestellt werden kann.

Technische Daten

• Marke: YITUMU
• Modell: A26
• Produkttyp: kabelloses Autoladegerät und Telefonhalterung
• Eingang: DC 5 V / 2 A oder 9 V / 2 A
• Kabelladeleistung: 5 W / 7,5 W / 10 W / 15 W

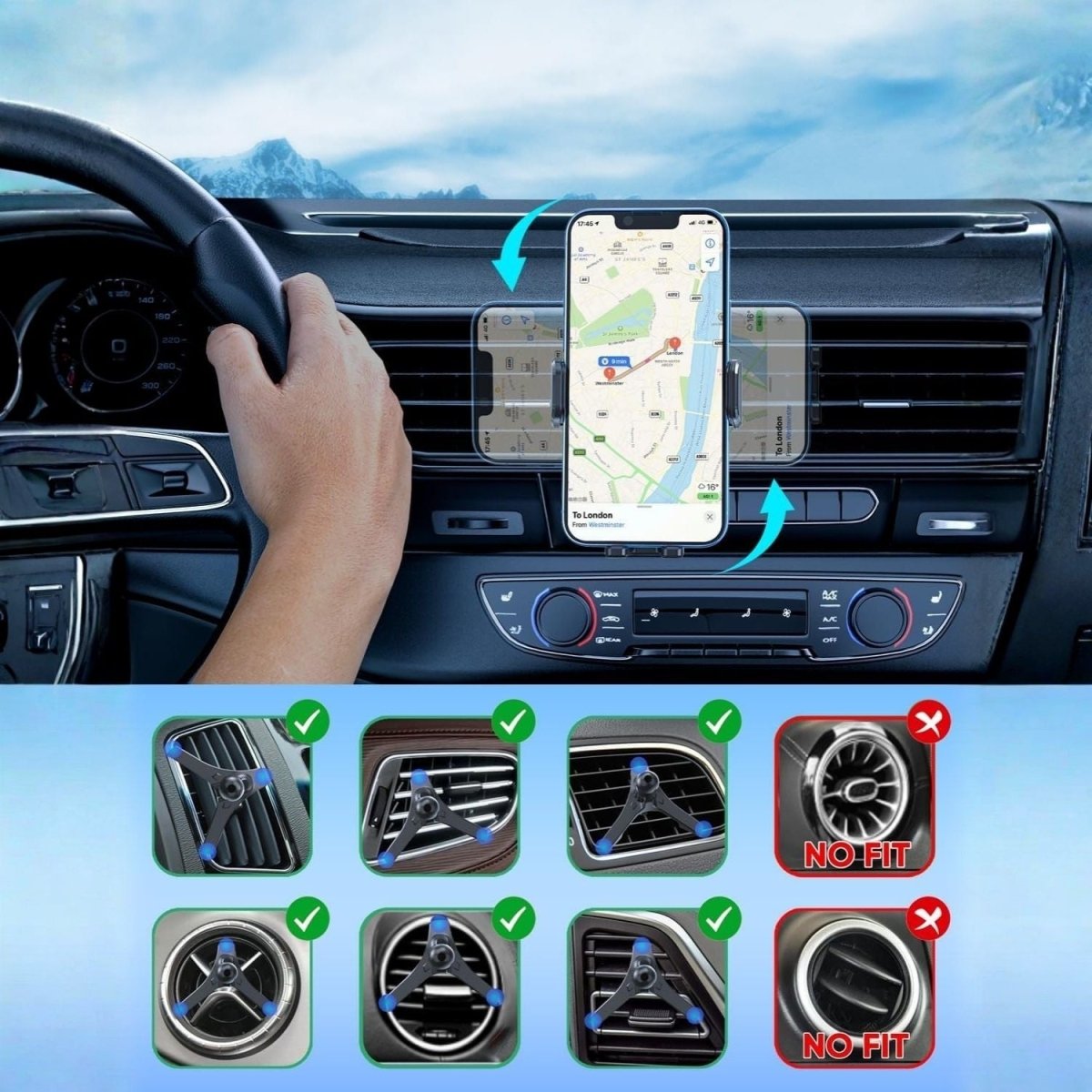

• Befestigung: am Autolüftungsgitter
• Drehbarkeit: 360°
• Ladeanzeige-LED: ja

Die tatsächliche Ladeleistung hängt vom angeschlossenen Netzteil und den Fähigkeiten des Telefons zum kabellosen Laden ab.

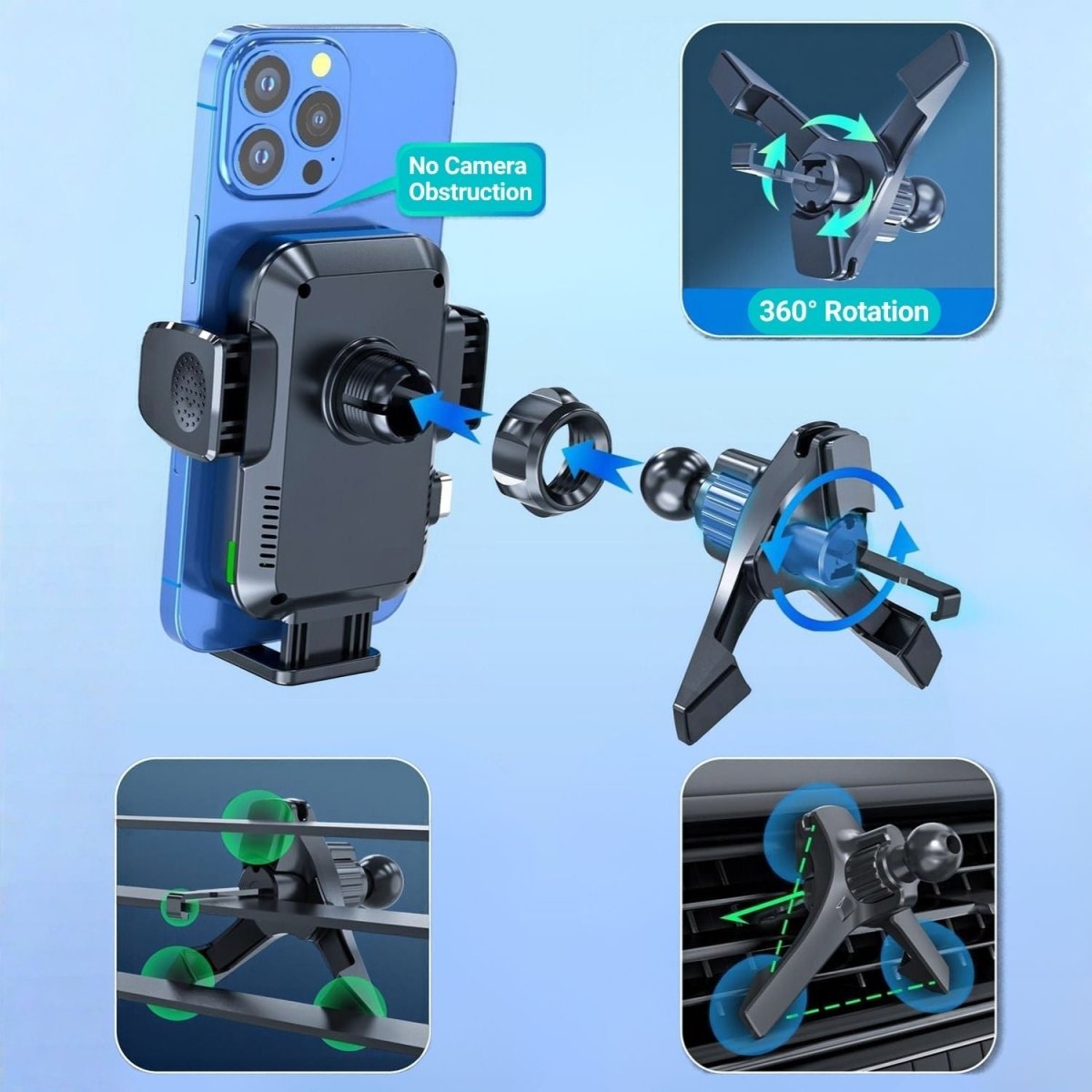

Montage der Halterung

1. Vorbereitung des Befestigungselements

Setzen Sie die Befestigungsmutter auf den Hakenbefestigungsmechanismus der Halterung.

2. Festziehen der Befestigungsmutter

Schrauben Sie die Mutter so weit auf, dass die Konstruktion zusammengefügt ist, der Haken jedoch noch verstellbar bleibt.

3. Einsetzen des Hakens

Setzen Sie den verstellbaren Haken zwischen die Lamellen des Autolüftungsgitters.

4. Befestigen des Hakens

Haken Sie den Haken ordnungsgemäß an einer stabilen Lamelle des Lüftungsgitters ein.

Achten Sie darauf, dass der Haken die Lamelle vollständig greift und sich die Halterung nicht leicht bewegen lässt.

5. Festziehen der Befestigung

Ziehen Sie die Befestigungsmutter fest, bis die Halterung sicher befestigt ist.

Wenden Sie keine übermäßige Kraft an, damit das Lüftungsgitter nicht beschädigt wird.

Einstellen der Halterung

Der Kopf der Telefonhalterung ist um 360° drehbar.

Stellen Sie das Telefon nach der Montage auf:

• eine vertikale,
• eine horizontale,
• oder eine für Sie geeignete Zwischenposition.

Nehmen Sie die Einstellung möglichst bei stehendem Fahrzeug vor.

Anschließen des Ladegeräts

1. Befestigen Sie die Halterung am Lüftungsgitter.
2. Schließen Sie das Ladekabel der Halterung an.
3. Verbinden Sie das andere Kabelende mit einer geeigneten USB-Stromquelle im Auto oder einem Netzteil.
4. Setzen Sie ein kabelloses Laden unterstützendes Telefon in die Halterung ein.
5. Überprüfen Sie die Ladeanzeige-LED und die Ladeanzeige auf dem Display des Telefons.


Einsetzen und Herausnehmen des Telefons

Setzen Sie das Telefon mittig in die Halterung ein, sodass die kabellose Ladespule des Telefons richtig auf den Ladebereich der Halterung ausgerichtet ist.

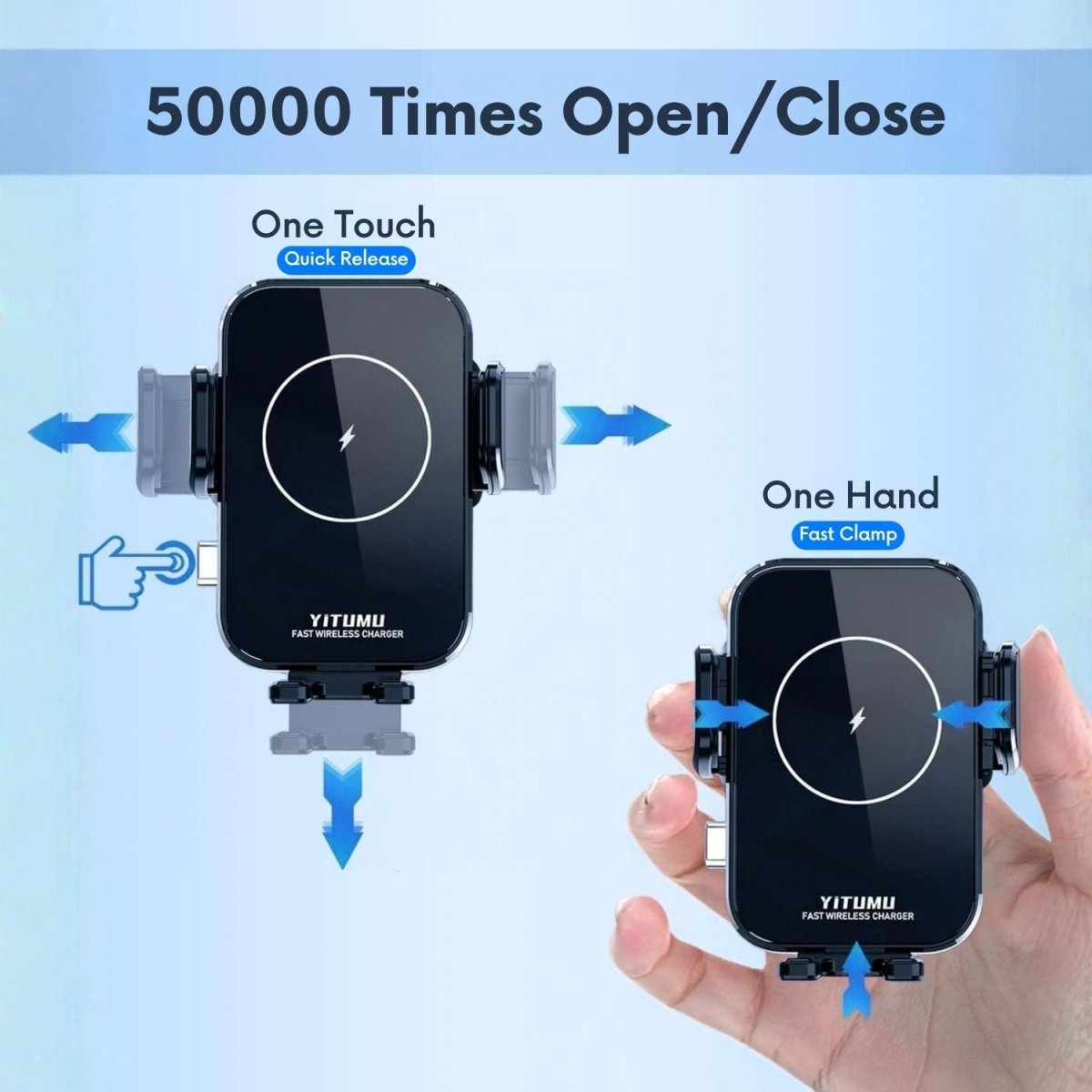

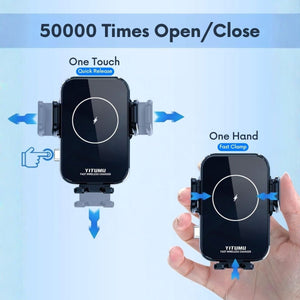

Das Produkt verfügt über eine Schnellfreigabefunktion, die das Herausnehmen des Telefons erleichtert.

Überprüfen Sie nach dem Einsetzen des Telefons, ob:

• es sicher sitzt,
• es nicht aus der Halterung fallen kann,
• und der kabellose Ladevorgang begonnen hat.

LED-Ladeanzeige

Das Gerät zeigt den aktuellen Betriebsstatus durch eine LED-Anzeige an.

Grüne Anzeigeleuchte

Ladevorgang läuft.

Das Telefon wurde ordnungsgemäß erkannt, und das Gerät hat mit dem kabellosen Laden begonnen.

Rote Kontrollleuchte

Standby-Modus.

Das Ladegerät funktioniert, aber im Ladebereich befindet sich kein geeignetes zu ladendes Gerät.

Blinkt abwechselnd rot und grün

Fehlfunktion / Fremdkörper erkannt.

Nehmen Sie in diesem Fall das Telefon heraus und überprüfen Sie das Gerät anhand der folgenden Schritte zur Fehlerbehebung.

Fehlerbehebung

Das Telefon wird nicht geladen

Überprüfen Sie, ob:

• das Telefon kabelloses Laden unterstützt,
• das Ladegerät an eine geeignete Stromquelle angeschlossen ist,
• das Telefon korrekt mittig platziert ist,
• sich keine zu dicke Telefonhülle am Gerät befindet.

Laut Herstellerangaben darf die Dicke der Telefonhülle 5 mm nicht überschreiten.

Die Kontrollleuchte blinkt rot und grün

1. Nehmen Sie das Telefon aus der Halterung.
2. Überprüfen Sie, ob das Telefon kabelloses Laden unterstützt.
3. Überprüfen Sie, ob sich kein Metallgegenstand zwischen dem Telefon und dem Ladegerät befindet.
4. Entfernen Sie beispielsweise:
   die Metallplatte,
   magnetisches Zubehör,
   eine Karte aus Metall oder einen anderen Fremdkörper.
5. Nehmen Sie bei Bedarf die Telefonhülle ab und versuchen Sie erneut zu laden.

Der Ladevorgang wird unterbrochen oder ist instabil

• Platzieren Sie das Telefon genauer in der Mitte des Ladebereichs.
• Überprüfen Sie die Verbindung des USB-Kabels und des Netzteils.
• Versuchen Sie es ohne Telefonhülle.
• Überprüfen Sie, ob sich kein Metallgegenstand auf der Rückseite des Telefons befindet.
• Überprüfen Sie, ob die Halterung sicher am Lüftungsgitter befestigt ist.


Wichtige Hinweise zum kabellosen Laden

Die kabellose Ladefunktion des Produkts kann ausschließlich mit Telefonen verwendet werden, die kabelloses Laden unterstützen.

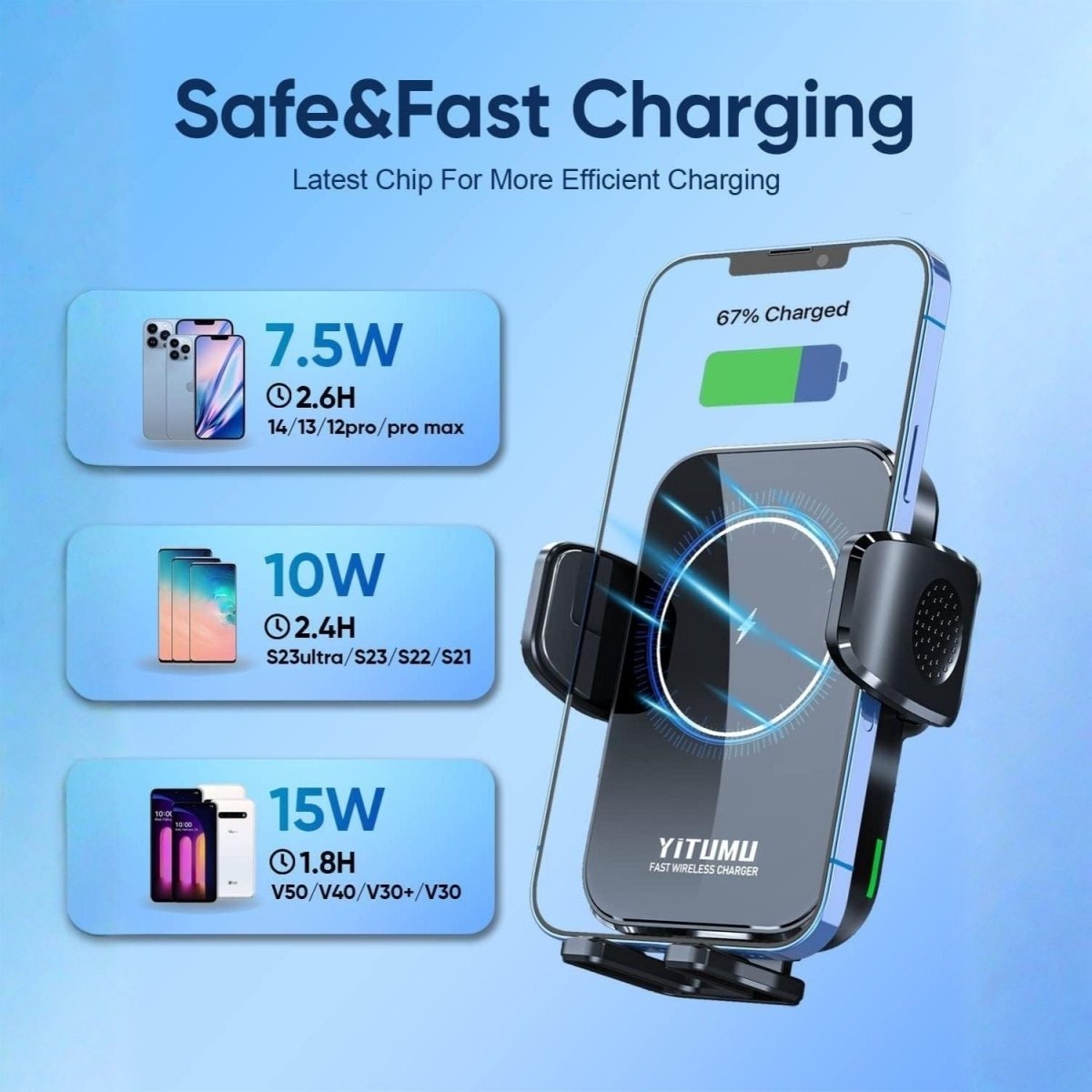

Um die maximale Ladeleistung von bis zu 15 W zu erreichen, müssen sowohl das Telefon als auch die verwendete Stromquelle die entsprechende Leistung unterstützen.

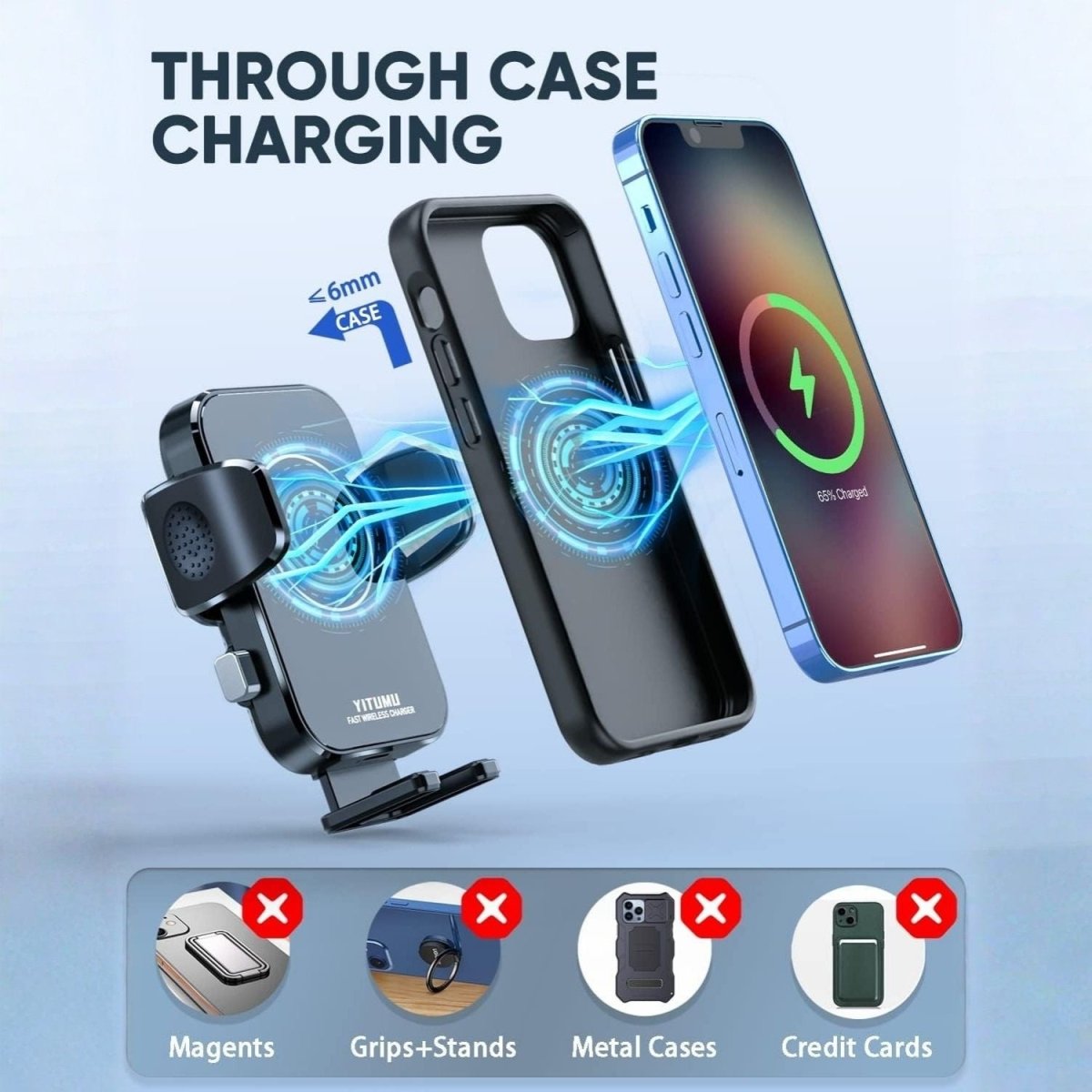

Eine dicke oder metallhaltige Telefonhülle kann den Ladevorgang beeinträchtigen.

Sicherheitshinweise

• Stellen Sie das Produkt nicht während der Fahrt ein.
• Überprüfen Sie nach der Montage, ob die Halterung sicher befestigt ist.
• Legen Sie keinen Metallgegenstand zwischen das Telefon und das kabellose Ladegerät.
• Verwenden Sie das Gerät nicht mit einem beschädigten Kabel oder Stecker.
• Schützen Sie das Gerät vor Wasser und Feuchtigkeit.
• Zerlegen oder verändern Sie das Gerät nicht.
• Setzen Sie es keiner direkten extremen Hitze aus.
• Platzieren Sie es so, dass die Sicht des Fahrers oder die sichere Bedienung des Fahrzeugs nicht beeinträchtigt wird.
• Wenden Sie bei der Montage am Lüftungsgitter keine übermäßige Kraft an.


Reinigung und Wartung

• Trennen Sie das Gerät vor der Reinigung von der Stromquelle.
• Reinigen Sie es mit einem weichen, trockenen oder leicht feuchten Tuch.
• Verwenden Sie keine ätzenden oder aggressiven Chemikalien.
• Überprüfen Sie regelmäßig den am Lüftungsgitter befestigten Haken und die Befestigungsmutter.
• Wenn sich die Halterung gelockert hat, ziehen Sie sie vor der Verwendung wieder fest.
