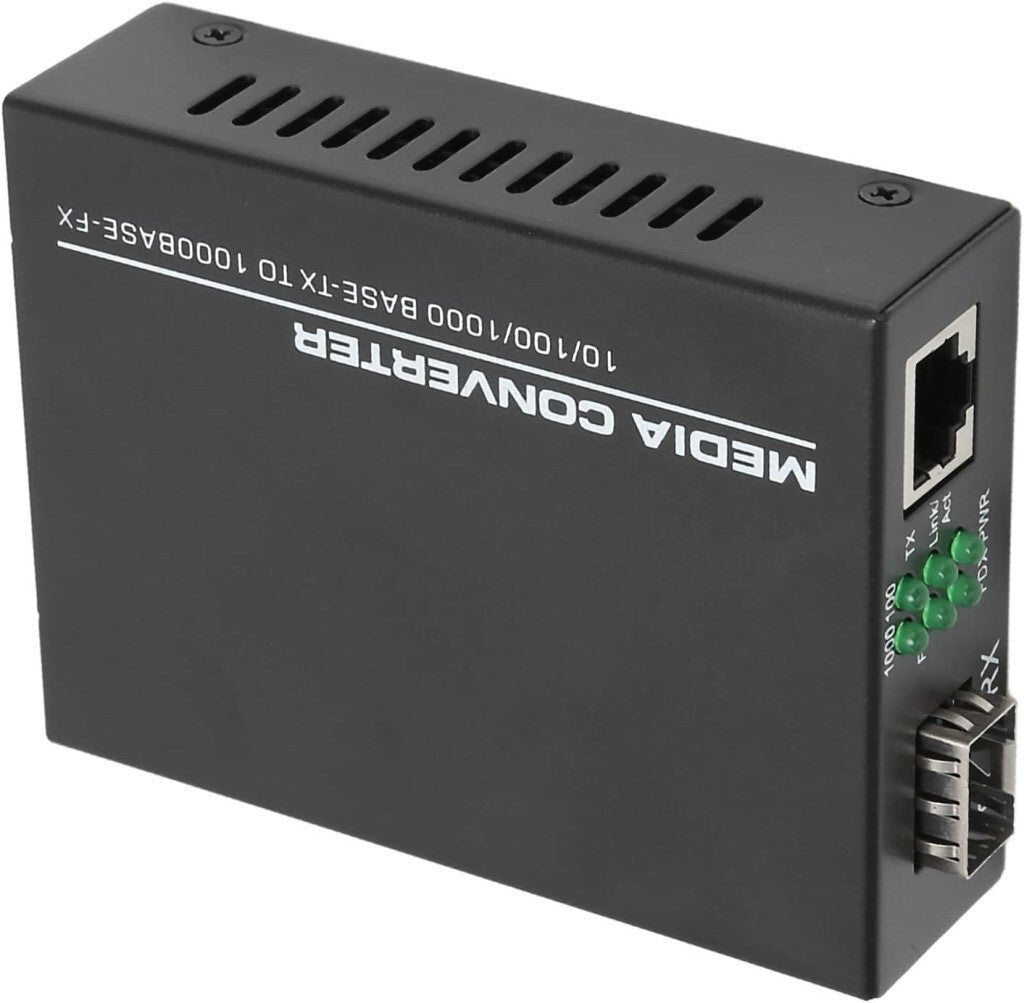

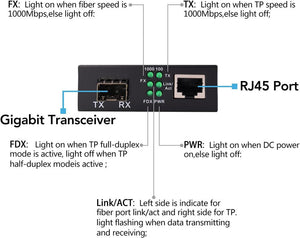

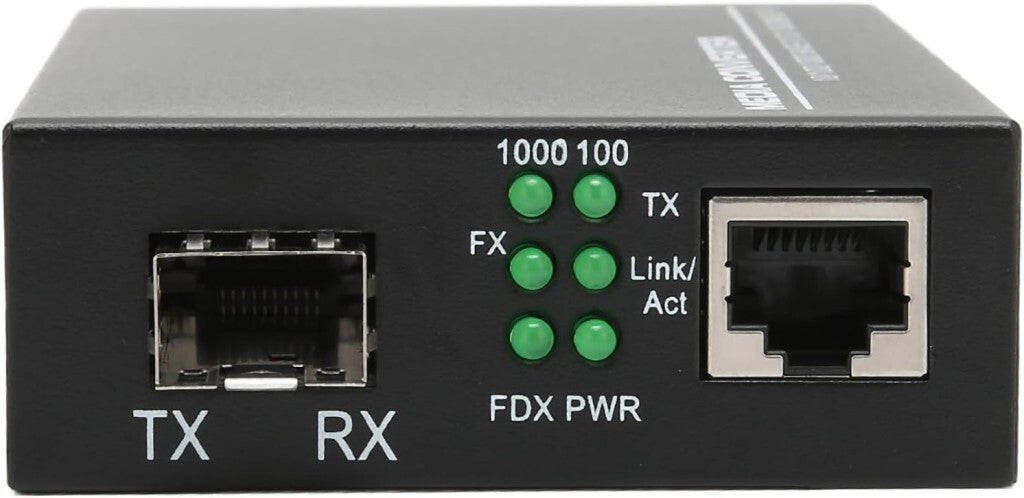

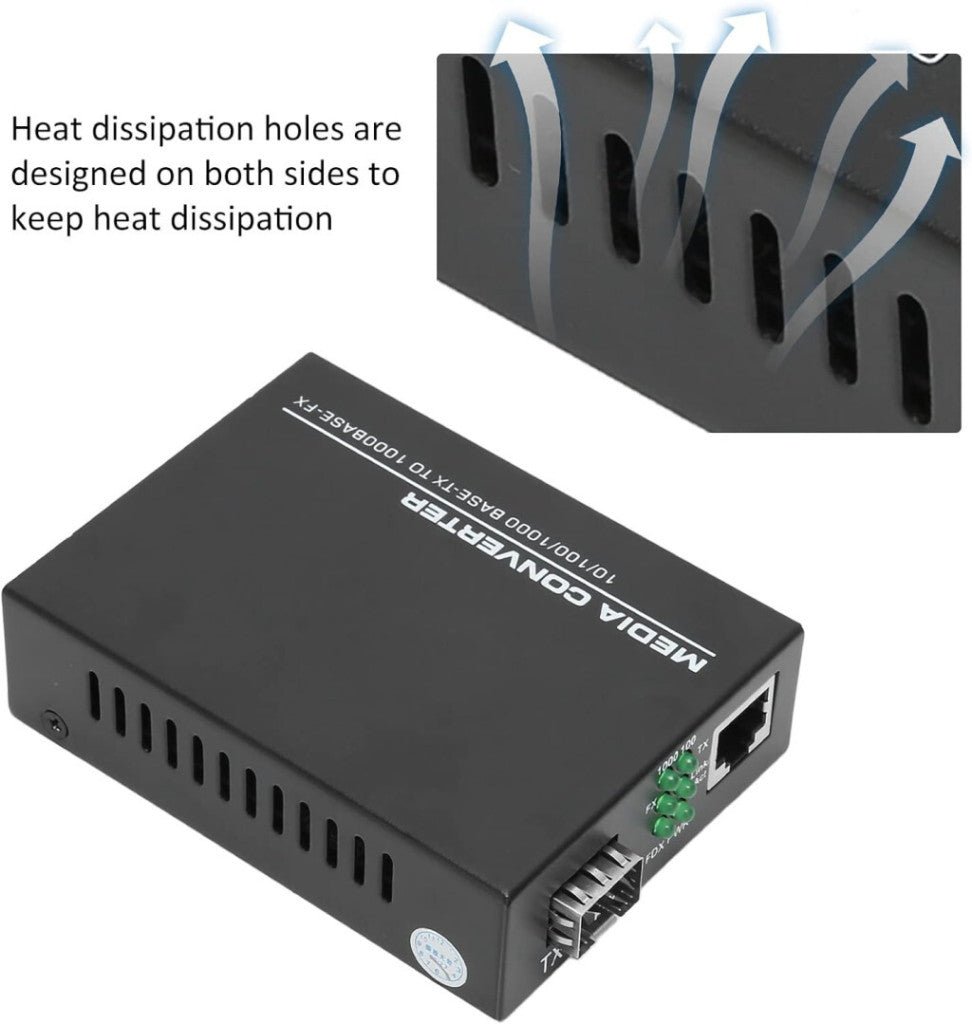

Anschlüsse und LEDs

Auf der Vorder-/Oberseite:

SFP-Steckplatz – zum Einsetzen eines optischen Moduls

RJ-45-Ethernet-Port – für 10/100/1000BASE-T-Verbindungen

PWR-LED – Status der Netzspannung

LNK/ACT-LEDs – Anzeigen für Verbindung und Datenverkehr über Glasfaser/Ethernet

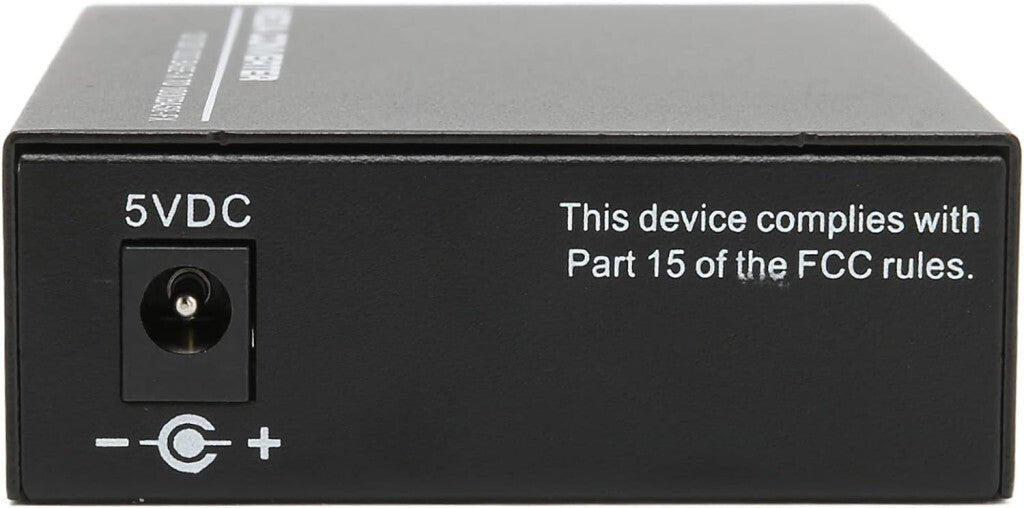

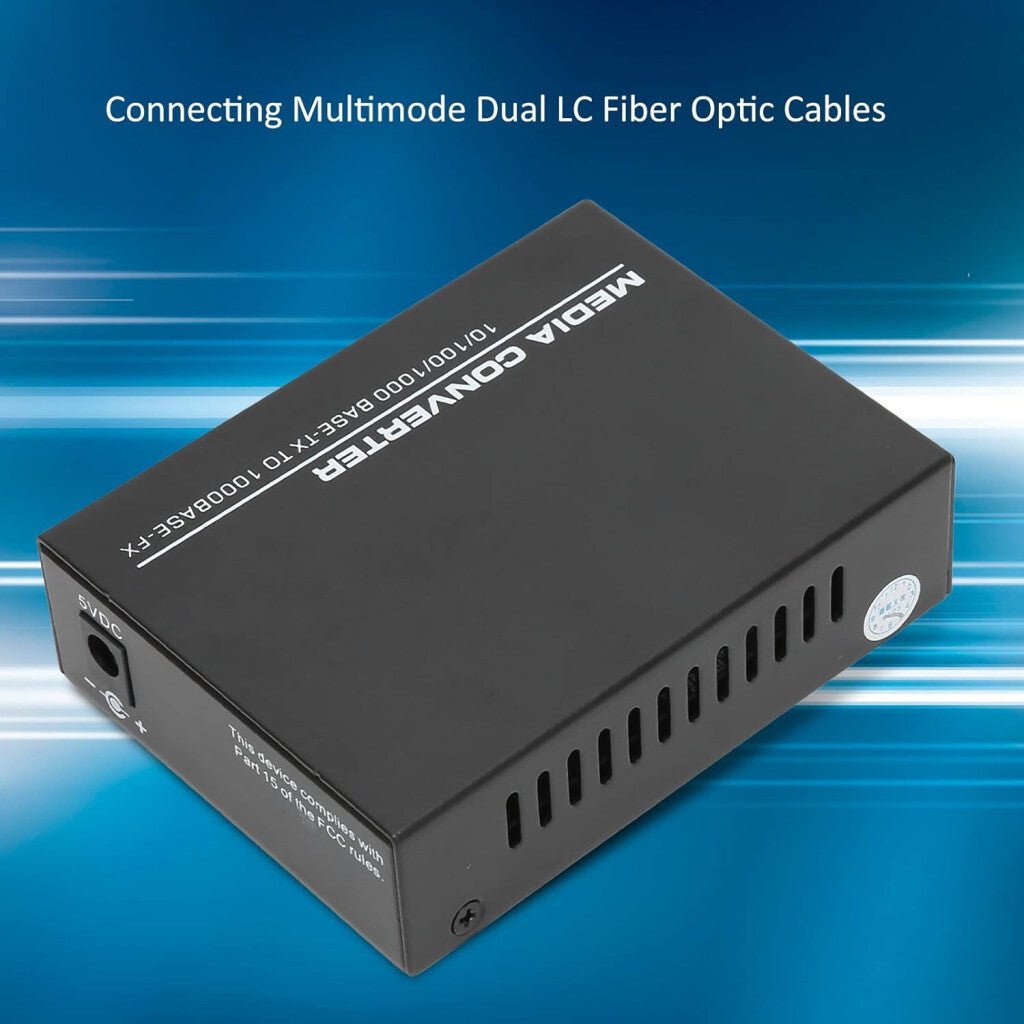

Rückseite:

DC-Eingang – zum Anschließen des Netzteils

3. Netzteil anschließen

Stecken Sie den DC-Stecker des externen Netzteils in die Buchse auf der Rückseite des Geräts.

Schließen Sie den Adapter an eine 100–240-VAC-Wandsteckdose an.

Wenn die PWR-LED leuchtet, steht das Gerät unter Spannung.

4. SFP-Modul installieren

Schalten Sie die mit dem Gerät verbundenen Netzwerkgeräte aus.

Entfernen Sie die Staubschutzkappe des SFP-Steckplatzes.

Schieben Sie das MSA-kompatible SFP-Modul in den Steckplatz.

Überprüfen Sie, ob das Modul sicher eingerastet ist.

5. Kabel anschließen

Glasfaserkabel: TX↔RX („gekreuzte“ Paarung), also vom Sender zum Empfänger

Ethernetkabel: Verbinden Sie den RJ-45-Port über ein Cat5e- oder besseres Kabel mit dem Netzwerkgerät

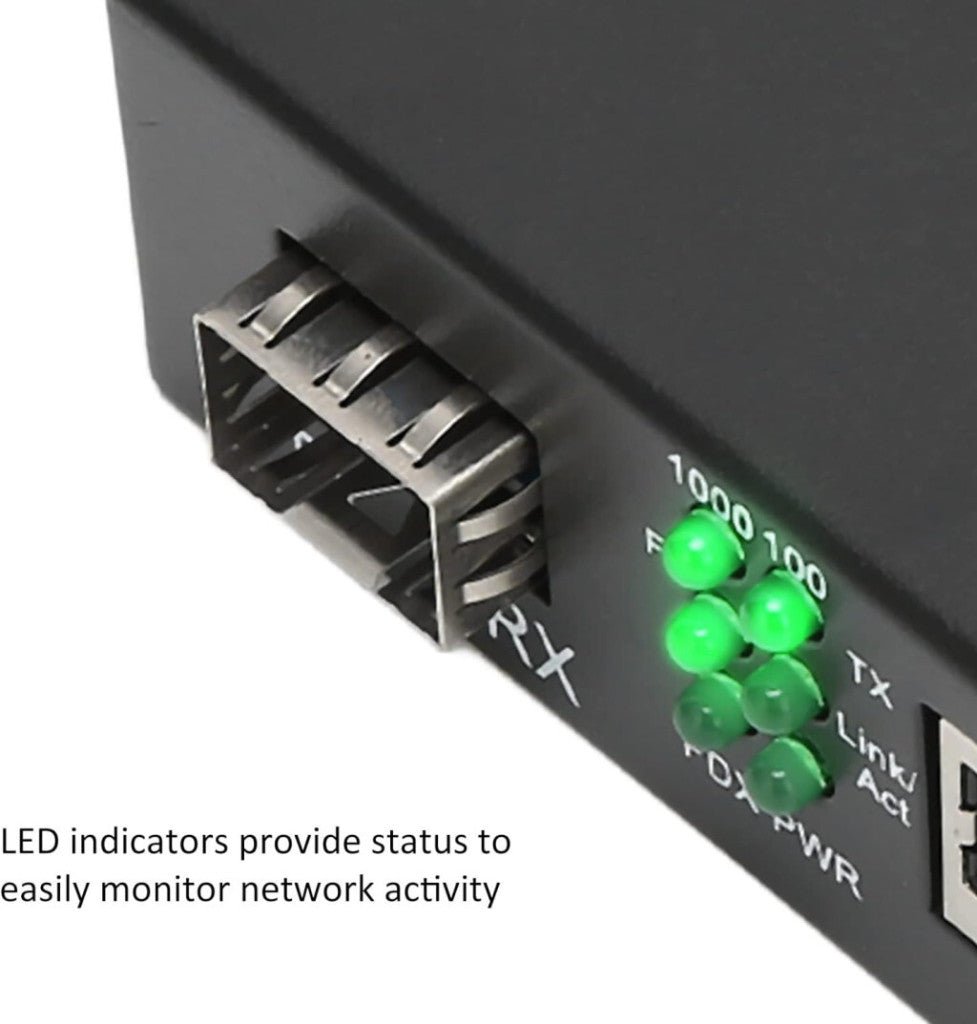

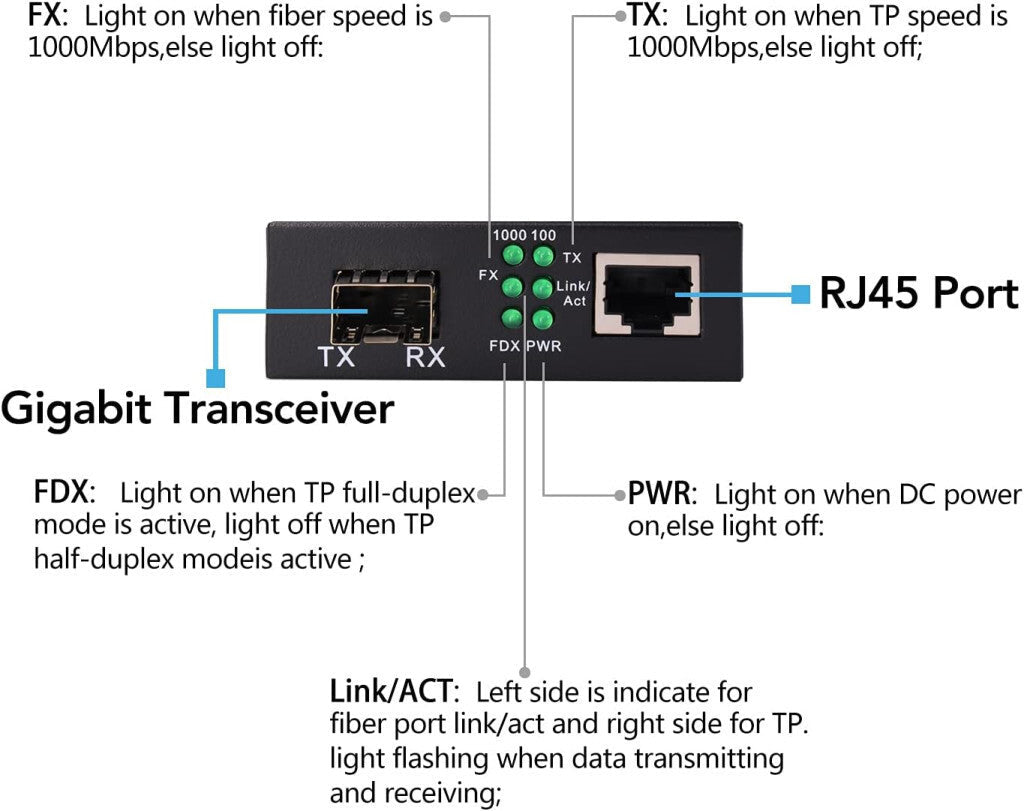

6. LED-Anzeigen

PWR: grün – Gerät steht unter Spannung

Fiber LNK/ACT: dauerhaft grün – Verbindung hergestellt; blinkend – Datenverkehr

TP LNK/ACT: Anzeige der RJ-45-Verbindung/des Datenverkehrs

TP 1000: grün – Gigabit-Verbindung; aus – 10/100 Mbit/s

7. Inbetriebnahme

Schalten Sie die anzuschließenden Netzwerkgeräte aus.

Setzen Sie das SFP-Modul ein und schließen Sie die Kabel an.

Schließen Sie das Netzteil an und schalten Sie anschließend die Netzwerkgeräte ein.

Überprüfen Sie die LED-Anzeigen – wenn alle leuchten, ist der Konverter betriebsbereit.

8. DIP-Schalter (falls vorhanden)

Einige Konverter bieten Optionen für LFP (Link Fault Pass-through), automatische Aushandlung und die Einstellung der Geschwindigkeit.

Beispiel: Bei Modellen von TP-Link und Signamax können die Funktionen mithilfe von Schaltern aktiviert werden.

9. Fehlerbehebung

Keine LED-Aktivität: Überprüfen Sie die Stromversorgung und das Netzteil.

Fehlerhafte Lichtsignale: Überprüfen Sie die korrekte TX/RX-Richtung.

Extrem große Entfernungen oder Kabelfehler – können ein vorübergehendes Problem verursachen.

DIP-Einstellung erforderlich – bei Problemen mit LFP oder automatischer Aushandlung konfigurieren Sie die Einstellung und starten Sie das Gerät neu.

10. Wartung und Sicherheit

Verwenden Sie ausschließlich ein geeignetes Netzteil.

Setzen Sie das Gerät keinen extremen Temperaturen oder hoher Luftfeuchtigkeit aus.

Öffnen Sie das Gehäuse des Geräts nicht.

Trennen Sie das Gerät vom Stromnetz, wenn es nicht verwendet wird.

Schauen Sie zum Schutz Ihrer Augen niemals in die optischen Anschlüsse.

11. Technische Daten (Beispiel anhand von FS-Modellen)

Geschwindigkeit: 10/100/1000 Mbit/s Ethernet, kompatibel mit SFP-Modulen

Versorgungsspannung: 12 VDC (max. ≈3 W Leistungsaufnahme)

Betriebsumgebung: 0–50 °C, ≤95 % relative Luftfeuchtigkeit

Abmessungen und Gewicht: ca. 80×110×24 mm (~150–200 g)
