Zweck des Produkts

Der 1×2-HDMI-Splitter ermöglicht die gleichzeitige Übertragung des Bild- und Tonsignals einer einzelnen HDMI-Quelle an zwei HDMI-Anzeigen .

Er kann beispielsweise verwendet werden mit:

• Fernsehern
• Monitoren
• Projektoren
• DVD-/Blu-ray-Playern
• Set-Top-Boxen
• PlayStation-Konsolen
• anderen Geräten mit HDMI-Ausgang

Wichtig: Der Splitter überträgt dasselbe HDMI-Signal an beide Anzeigen. Er ist nicht für die Anzeige von zwei unterschiedlichen Bildern oder die Erweiterung des Computerdesktops geeignet.

Wichtigste Merkmale

• 1 HDMI-Eingang
• 2 HDMI-Ausgänge
• Das Signal einer HDMI-Quelle kann an zwei Anzeigen übertragen werden
• Maximal unterstützte Auflösung: 3840 × 2160 @ 30 Hz
• Maximale Datenübertragungsbandbreite: 10,2 Gbit/s
• Unterstützung von bis zu 36 Bit/Pixel Deep Color támogatás
• Intelligente EDID-Verwaltung
• Unterstützung von Mehrkanal-Audioformaten
• Auch mit DVI-Geräten verwendbar, mit einem geeigneten HDMI-DVI-Adapter
• Micro-USB-Stromversorgung


Unterstützte Audioformate

Auf Grundlage der Angaben auf der Verpackung werden unter anderem folgende Formate unterstützt:

• LPCM 7.1
• Dolby TrueHD
• Dolby Digital
• DTS-HD Master Audio

Das tatsächlich nutzbare Audioformat hängt von der Signalquelle, der Anzeige und dem angeschlossenen Audiosystem ab.

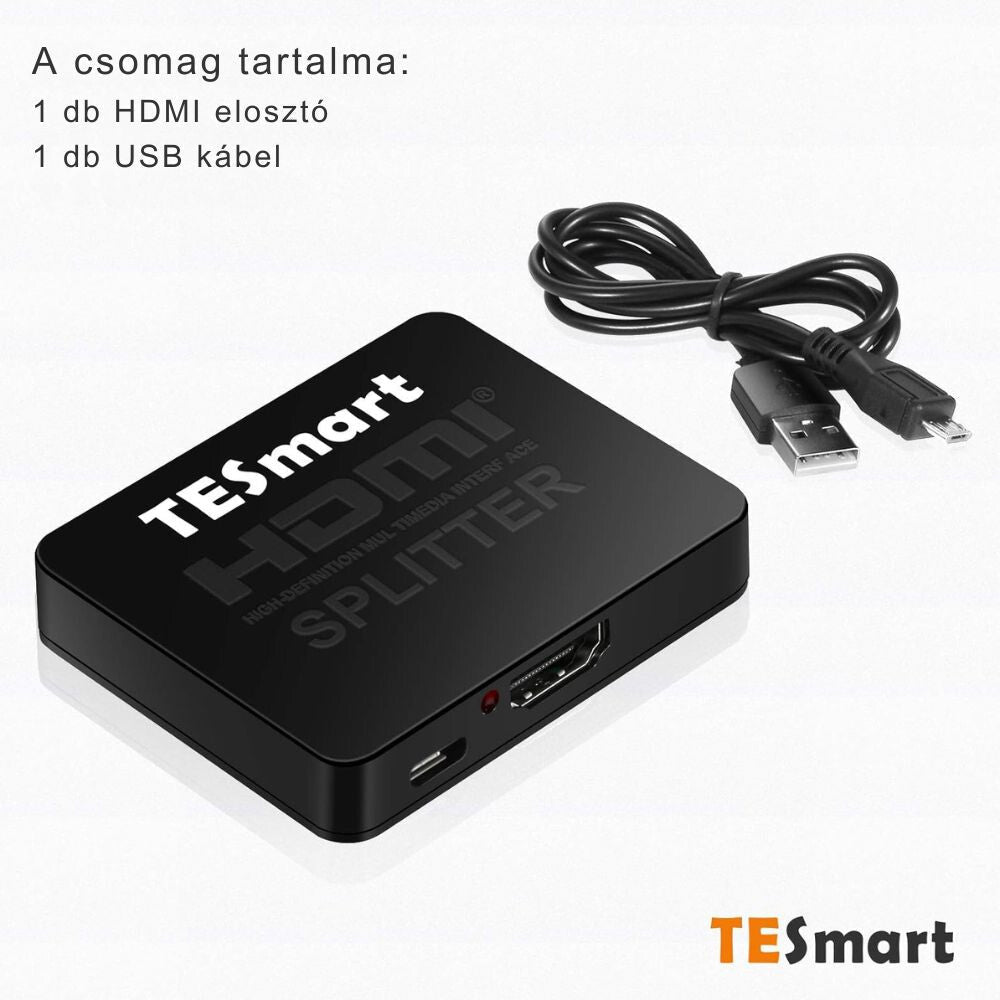

Lieferumfang

• 1 1×2-HDMI-Splitter
• 1 Micro-USB-Stromkabel

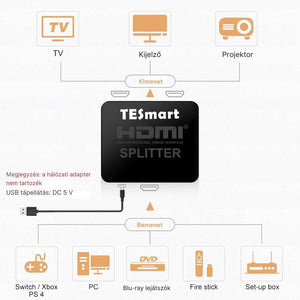

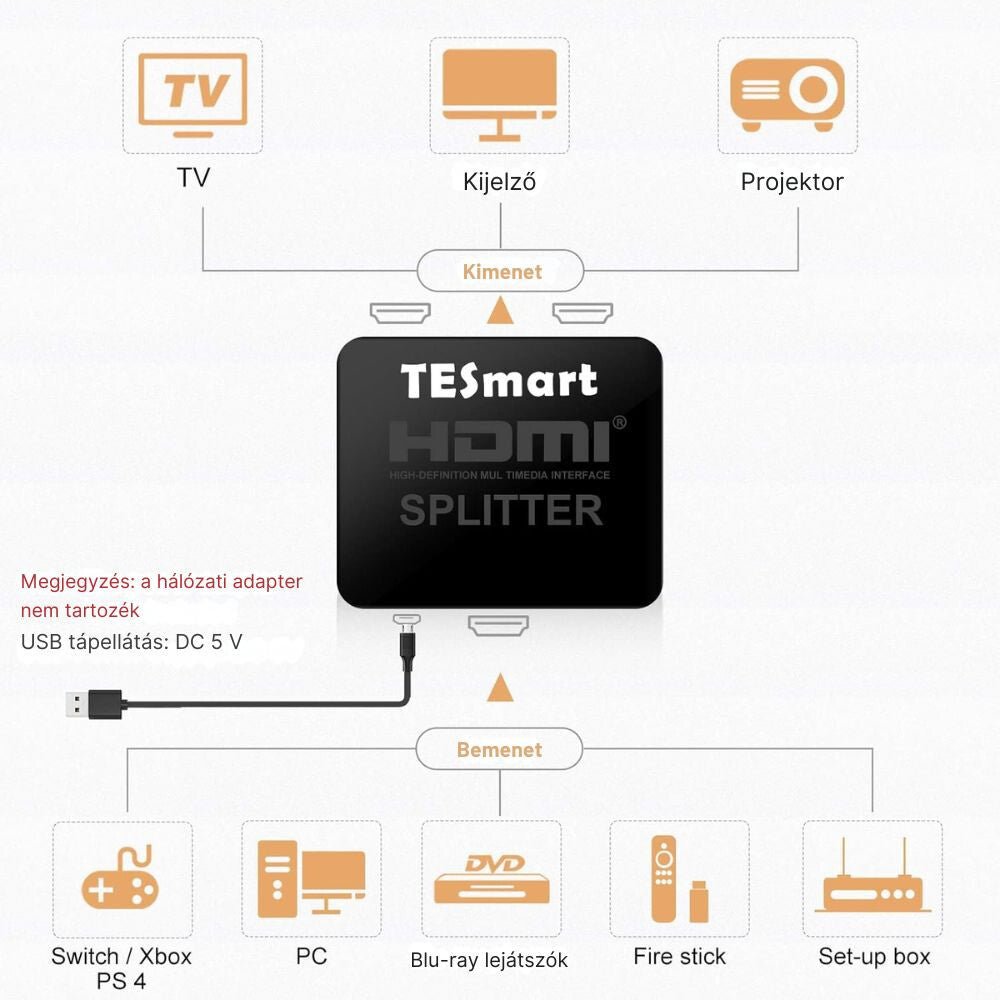

Anschließen

1. HDMI-Signalquelle anschließen

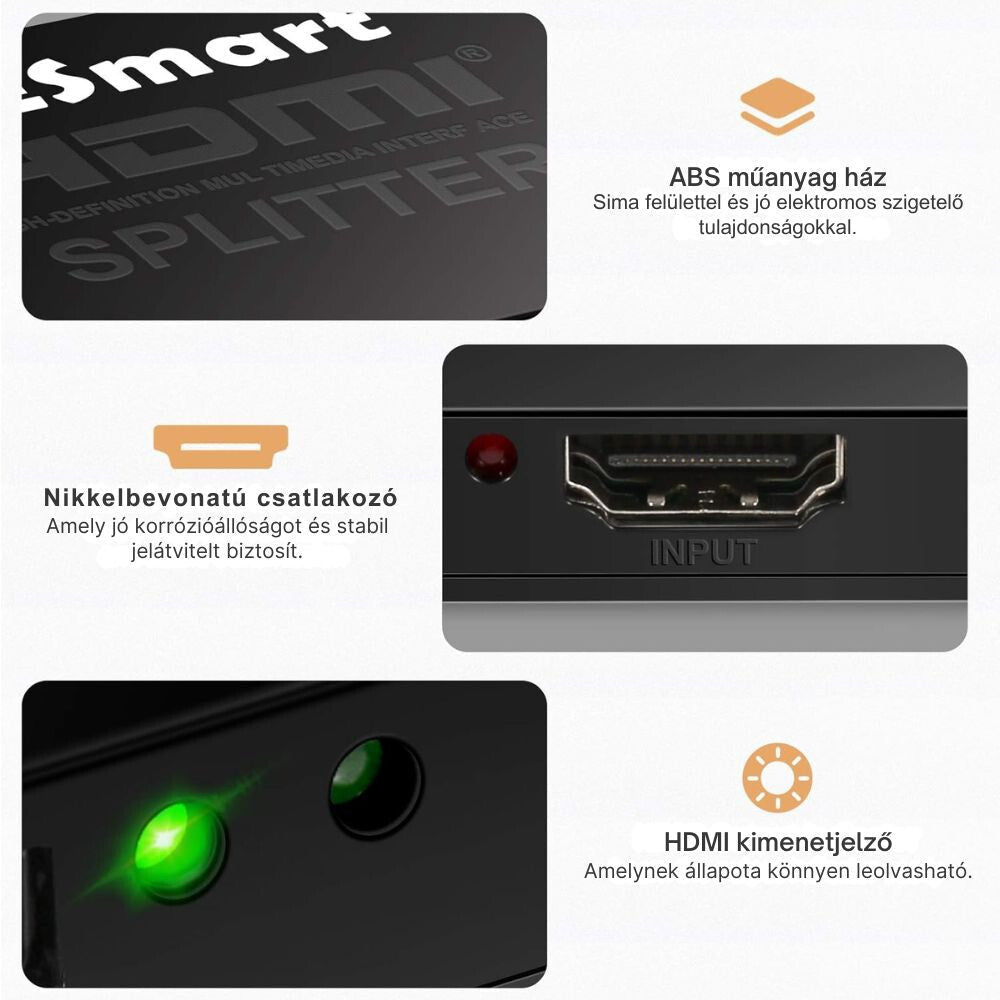

Schließen Sie die gewünschte HDMI-Signalquelle an den HDMI INPUT Eingang des Splitters an.

Zum Beispiel:

• DVD-/Blu-ray-Player
• Mediaplayer
• Set-Top-Box
• PS3 / PS4
• Computer


2. Erste Anzeige anschließen

Schließen Sie den ersten Fernseher, Monitor oder Projektor mit einem HDMI-Kabel an den:

OUTPUT 1

Ausgang an.

3. Zweite Anzeige anschließen

Schließen Sie die zweite Anzeige an den:

OUTPUT 2

HDMI-Ausgang an.

4. Stromversorgung

Schließen Sie das mitgelieferte Micro-USB-Stromkabel an den Micro-USB-Stromeingang des Splitters an.

Schließen Sie das USB-A-Ende des Kabels an eine geeignete USB-Stromquelle an, zum Beispiel:

• den USB-Anschluss eines Fernsehers
• ein USB-Netzteil
• eine andere geeignete USB-Stromquelle


5. Einschalten

Schalten Sie Folgendes ein:

1. die HDMI-Signalquelle,
2. die Stromquelle des Splitters,
3. dann die beiden Displays.

Das HDMI-Signal muss anschließend auf beiden Displays angezeigt werden.

EDID-Betrieb

Das Gerät verwendet eine intelligente EDID-Verwaltung, die dazu beiträgt, die Kompatibilität zwischen der HDMI-Signalquelle und den angeschlossenen Displays sicherzustellen.

Wenn die beiden Displays unterschiedliche Auflösungen unterstützen, wählt das System möglicherweise eine gemeinsame Auflösung, die mit beiden Displays verwendet werden kann.

Daher kann bei zwei Displays mit unterschiedlichen Fähigkeiten die maximale Auflösung auch durch die Kompatibilität der angeschlossenen Geräte beeinflusst werden.

Verwendung von DVI-Geräten

Der HDMI-Splitter kann mit einem geeigneten HDMI-DVI-Adapter auch mit Quellen oder Displays mit DVI-Anschluss verwendet werden.

Wichtig ist, dass eine herkömmliche DVI-Verbindung in der Regel keinen Ton überträgt. Daher kann bei einer solchen Verbindung eine separate Audioverbindung erforderlich sein.

Fehlerbehebung

Auf keinem Display wird ein Bild angezeigt

Überprüfen Sie:

• die Stromversorgung über Micro-USB
• den korrekten Anschluss der HDMI-Kabel
• ob die Signalquelle eingeschaltet ist
• ob die Displays auf den richtigen HDMI-Eingang eingestellt sind

Ziehen Sie die HDMI-Kabel ab und schließen Sie sie anschließend wieder an.

Nur auf einem Display wird ein Bild angezeigt

• Tauschen Sie die Kabel an OUTPUT 1 und OUTPUT 2 untereinander aus.
• Überprüfen Sie das andere HDMI-Kabel.
• Testen Sie die Displays einzeln.
• Überprüfen Sie, ob beide Displays die aktuelle Auflösung der Signalquelle unterstützen.


4K-Auflösung funktioniert nicht

Überprüfen Sie, ob:

• die Signalquelle eine 4K-Auflösung unterstützt
• beide Displays diese unterstützen
• die HDMI-Kabel eine ausreichende Qualität aufweisen


Die auf der Geräteverpackung angegebene maximale Auflösung:

3840 × 2160 @ 30 Hz

Kein Ton

Überprüfen Sie:

• die Audioeinstellungen der Signalquelle
• das von den Displays unterstützte Audioformat
• ob die Verbindung nicht über einen DVI-Adapter hergestellt wird


Sicherheitshinweise

• Verwenden Sie das Gerät in einer trockenen Umgebung.
• Schützen Sie es vor Wasser und Feuchtigkeit.
• Zerlegen Sie das Gerät nicht.
• Schließen Sie es nicht mit einem beschädigten Kabel an.
• Setzen Sie es keiner übermäßigen Hitze aus.
• Wenden Sie beim Anschließen keine übermäßige Kraft an.
• Trennen Sie das Gerät bei längerer Nichtbenutzung von der Stromversorgung.
