1. Zweck des Produkts
Der HDMI-Splitter dient dazu, das Bild- und Tonsignal einer einzigen HDMI-Quelle gleichzeitig an mehrere HDMI-Anzeigen zu übertragen..
Je nach Modell kann eine HDMI-Quelle angeschlossen werden:
· 1×2-Modell: an 2 Anzeigen
· 1×4-Modell: an 4 Anzeigen
· 1×8-Modell: an 8 Anzeigen
· 1×16-Modell: an 16 Anzeigen
Die angeschlossenen Anzeigen geben das Bild und den Ton derselben Quelle wieder.
Verwendbar beispielsweise mit:
· einem DVD- oder Blu-ray-Player
· einer Set-Top-Box
· einem Computer
· einem Mediaplayer
· einer PS3 / PS4 oder einer anderen HDMI-Spielekonsole
2. Wichtigste Merkmale
· Übertragung des Signals einer HDMI-Quelle an mehrere Anzeigen
· Unterstützung einer maximalen Auflösung von 3840 × 2160 bei 30 Hz felbontás támogatása
· bis zu 36 Bit/Pixel Deep Color
· Intelligente EDID-Verwaltung
· Kompatibel mit den meisten HDMI-Quell- und Anzeigegeräten
· Unterstützte Audioformate umfassen unter anderem:
o LPCM 7.1
o Dolby TrueHD
o Dolby Digital Plus
o DTS-HD Master Audio
3. Lieferumfang
· 1 HDMI-Splitter
· 1 Netzadapter
· 1 Bedienungsanleitung
Stromversorgung
Der erforderliche Adapter ist je nach Modell:
· DC 5 V
· oder DC 12 V
Verwenden Sie immer den im Lieferumfang des Geräts enthaltenen Adapter.
4. Anschlüsse und Anzeigeleuchten
HDMI INPUT
Hier wird die gewünschte HDMI-Signalquelle angeschlossen.
Zum Beispiel:
DVD / PC / Set-Top-Box / Spielekonsole → HDMI INPUT
HDMI OUTPUT
HDMI-Ausgänge zum Anschließen der Anzeigen.
Je nach Modell:
· OUTPUT 1–2
· OUTPUT 1–4
· OUTPUT 1–8
· OUTPUT 1–16
Es müssen nicht alle Ausgänge verwendet werden.
DC 5V / DC 12V
Anschluss für den Netzadapter.
Überprüfen Sie die genaue Spannung immer am jeweiligen Modell oder am mitgelieferten Adapter.
Power Status
LED zur Anzeige der Stromversorgung.
Sie leuchtet, wenn das Gerät ordnungsgemäß mit Strom versorgt wird und funktioniert.
Output Status
Status-LEDs für die einzelnen HDMI-Ausgänge.
Das Leuchten der entsprechenden LED zeigt an, dass das an den jeweiligen HDMI-Ausgang angeschlossene Display aktiv mit dem Splitter verbunden ist.
Input Status
Bei Modellen mit separater Eingangsanzeige zeigt diese LED an, dass das Gerät ein HDMI-Eingangssignal erkennt.
5. Die einzelnen Modelle
1×2-Modell
· 1 HDMI-Eingang
· 2 HDMI-Ausgänge
· DC-5-V-Stromversorgung
· Power-Statusanzeige
· Ausgangsstatusanzeigen
Überträgt das Bild einer HDMI-Quelle gleichzeitig an zwei Anzeigen.

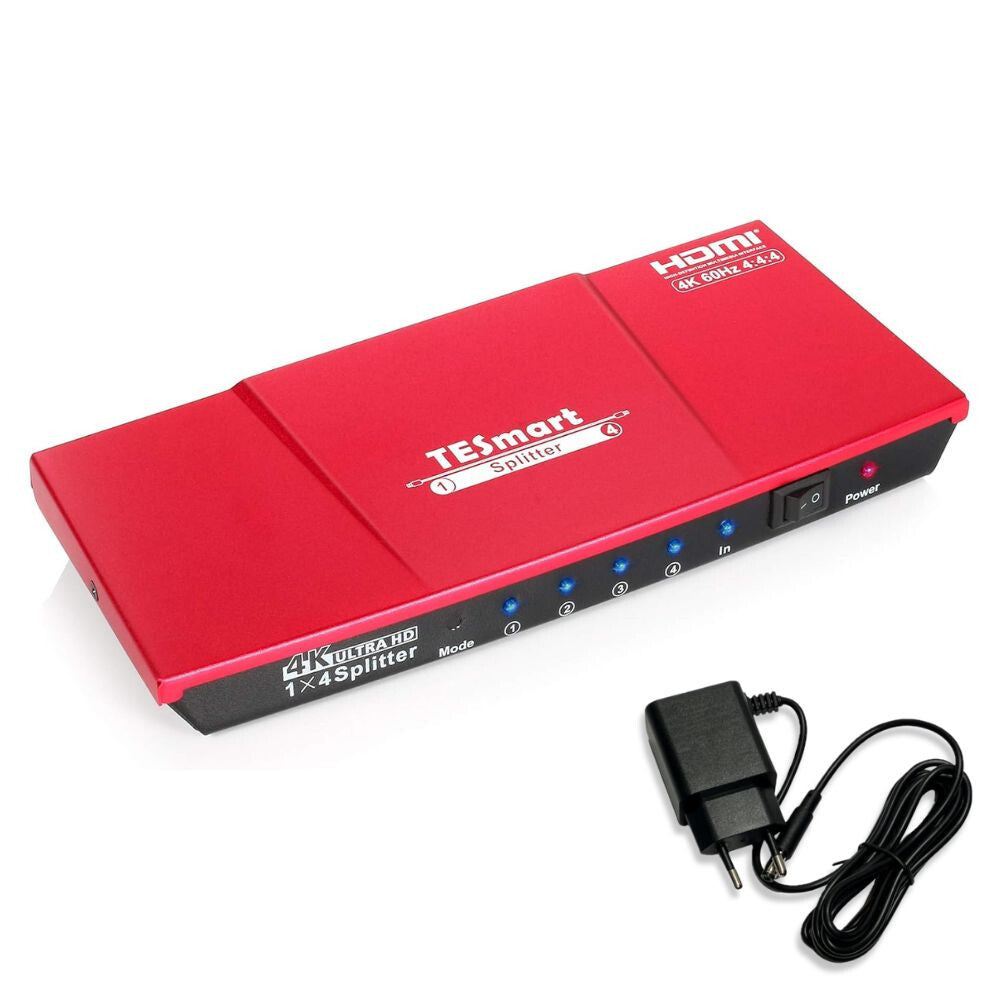

1×4-Modell
· 1 HDMI-Eingang
· 4 HDMI-Ausgänge
· DC-5-V-Stromversorgung
· Eingangs- und Ausgangsstatusanzeigen
· Ein-/Ausschalter
Eine HDMI-Quelle kann gleichzeitig auf bis zu vier Anzeigen dargestellt werden.
1×8-Modell
· 1 HDMI-Eingang
· 8 HDMI-Ausgänge
· DC-5-V-Stromversorgung
· Ausgangsstatusanzeigen
· Ein-/Ausschalter
Eine HDMI-Quelle kann gleichzeitig an bis zu acht Anzeigen übertragen werden.
Bei einigen 1×8-Varianten ist auch die Funktion EDID Mode Adjust vorhanden, die zur Einstellung der Kompatibilität mit den Anzeigen dient.
1×16-Modell
· 1 HDMI-Eingang
· 16 HDMI-Ausgänge
· DC-12-V-Stromversorgung
· Ausgangsstatusanzeigen
· Ein-/Ausschalter
Überträgt das Bild und den Ton einer HDMI-Quelle gleichzeitig an bis zu 16 Anzeigen.

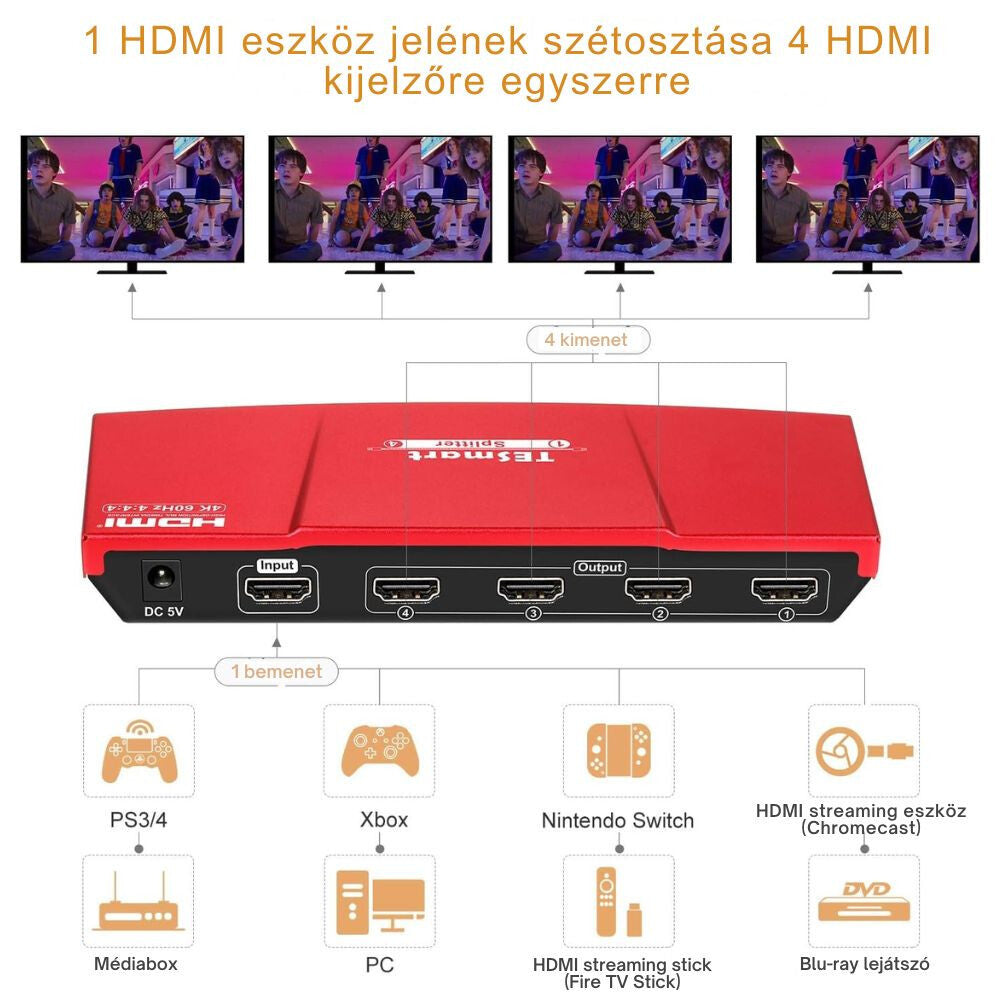

6. Anschließen des Geräts
Schritt 1 – HDMI-Quelle
Schließen Sie die gewünschte HDMI-Signalquelle über ein HDMI-Kabel an den HDMI INPUT Anschluss des Geräts an.
Beispiel:
DVD-Player → HDMI INPUT
Schritt 2 – Anzeigen
Schließen Sie die Monitore oder Fernseher an die HDMI-Ausgänge des Geräts an.
Beispiel für ein 1×4-Modell:
· OUTPUT 1 → TV 1
· OUTPUT 2 → TV 2
· OUTPUT 3 → TV 3
· OUTPUT 4 → TV 4
Schritt 3 – Stromversorgung
Schließen Sie das mitgelieferte Netzteil an das Gerät an.
Achten Sie darauf, ausschließlich ein Netzteil mit der für das jeweilige Modell geeigneten Spannung zu verwenden.
Schritt 4 – Einschalten
Wenn das Modell über einen separaten Power-Schalter verfügt, schalten Sie das Gerät ein.
Überprüfen Sie anschließend die Power-LED.
Schritt 5 – HDMI-Quelle und Displays einschalten
Schalten Sie Folgendes ein:
1. das HDMI-Quellgerät,
2. den HDMI-Splitter,
3. die angeschlossenen Displays.
Stellen Sie die Fernseher oder Monitore auf den entsprechenden HDMI-Eingang ein.

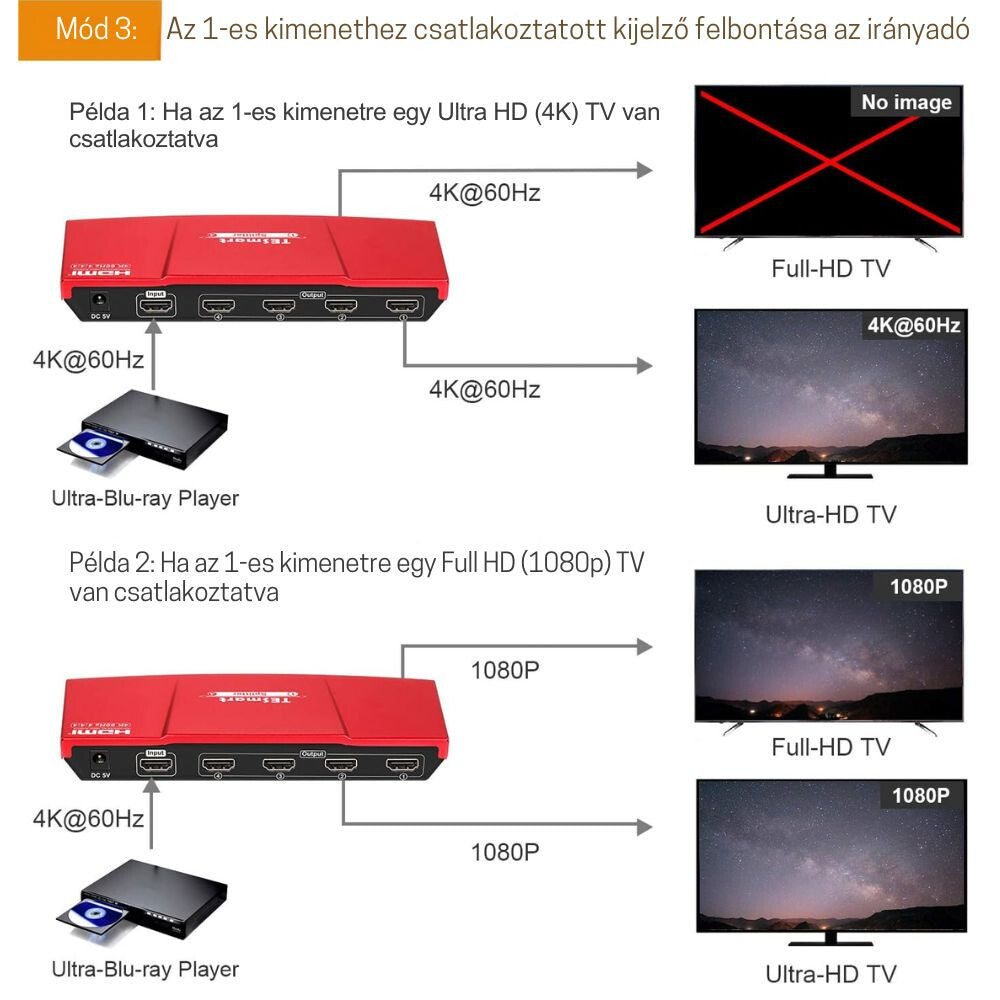

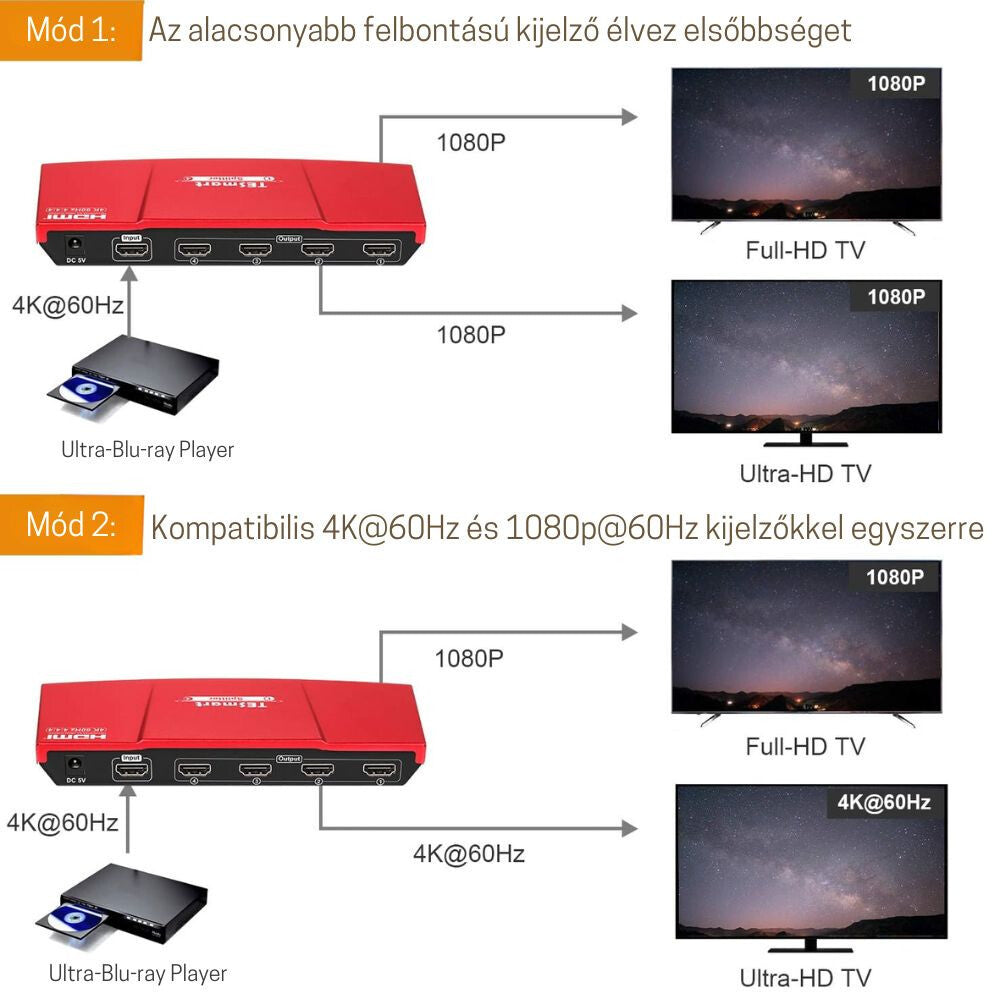

7. EDID-Funktion
Mithilfe von EDID erhält die HDMI-Quelle Informationen darüber, welche Bild- und Audioformate die angeschlossenen Displays unterstützen.
Bei den meisten Modellen erfolgt die EDID-Verwaltung automatisch.
Bei einigen Varianten gibt es eine separate EDID Mode Adjust Einstellung.
Wenn:
· kein Bild angezeigt wird,
· die Auflösung nicht korrekt ist
· oder Displays unterschiedlicher Typen verwendet werden,
empfiehlt es sich, den EDID-Modus zu ändern.
Wichtig
Die Verfügbarkeit und Funktionsweise der EDID-Einstellung kann je nach Modell abweichen.
8. Auflösung
Laut Handbuch beträgt die maximal unterstützte Auflösung des Geräts:
Auflösung von 3840 × 2160 bei 30 Hz
Für den ordnungsgemäßen Betrieb muss diese Auflösung unterstützt werden von:
· der HDMI-Quelle
· den HDMI-Kabeln
· dem Splitter
· dem Display
Wenn ein Gerät nur eine niedrigere Auflösung unterstützt, kann das System entsprechend mit einer niedrigeren Auflösung betrieben werden.
9. Fehlerbehebung
Auf keinem Display wird ein Bild angezeigt
Überprüfen Sie:
· ob die Power-LED leuchtet;
· ob das Netzteil ordnungsgemäß angeschlossen ist;
· ob die HDMI-Quelle eingeschaltet ist;
· ob das eingehende HDMI-Kabel ordnungsgemäß angeschlossen ist;
· ob die Displays auf den richtigen HDMI-Eingang eingestellt sind.
Nur auf einigen Displays wird ein Bild angezeigt
Überprüfen Sie:
· das Kabel des jeweiligen HDMI-Ausgangs;
· die Output-Status-LED;
ob das Display eingeschaltet ist.
Testen Sie das problematische Display auch an einem anderen HDMI-Ausgang.
Bei 4K-Auflösung wird kein Bild angezeigt
Versuchen Sie Folgendes:
· ein HDMI-Kabel geeigneter Qualität;
· ein kürzeres HDMI-Kabel;
· eine niedrigere Auflösung.
Überprüfen Sie, ob sowohl das Display als auch die HDMI-Quelle die Auflösung von 3840 × 2160 bei 30 Hz Auflösung unterstützen.
Das Bild flackert oder bricht ab
Mögliche Ursachen sind:
· ein zu langes HDMI-Kabel;
· ein Kabel von unzureichender Qualität;
· ein Kompatibilitätsproblem;
· eine ungeeignete EDID-Einstellung.
Bild vorhanden, aber kein Ton
Überprüfen Sie:
· die Audioeinstellungen der HDMI-Quelle;
· das vom Display unterstützte Audioformat;
· die EDID-Kompatibilität.
10. Wichtige Hinweise
· Das Gerät ist ein HDMI-Splitter, kein HDMI-Switch.
· Es verteilt das Signal einer einzigen HDMI-Quelle auf mehrere Displays.
· Auf den Displays wird grundsätzlich derselbe Inhalt angezeigt.
· Es kann nicht zum Umschalten zwischen mehreren separaten HDMI-Quellen verwendet werden.
· Verwenden Sie es ausschließlich mit einem für das jeweilige Modell geeigneten 5-V- oder 12-V-Netzteil .

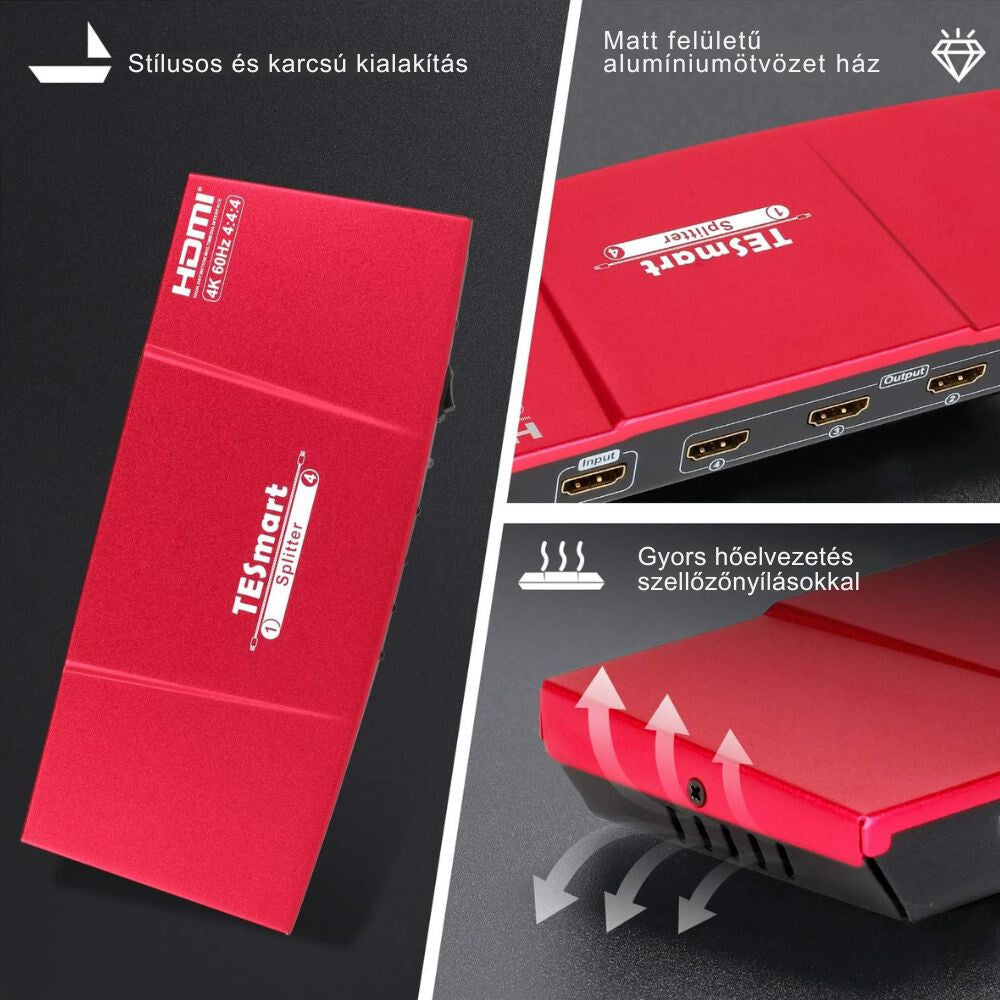

· Decken Sie die Lüftungsöffnungen des Geräts nicht ab.
· Schützen Sie das Gerät vor Wasser, Feuchtigkeit und starker Hitzeeinwirkung.
· Biegen Sie die HDMI-Kabel nicht stark und wenden Sie beim Anschließen keine übermäßige Kraft an.
